一台康佳LC32ES62型液晶电视（电源型号：35005534），通电红灯亮，随后灭，黑屏。检查＋5VSB在0V～4V之间波动。电源板空载，5V正常，开机后5V在3V～4V之间波动，怀疑5V带负载能力不足。

    在5V输出端接一只6Ω/5W电阻作假负载，并接发光二极管指示电路（高亮发光二极管串接一只200Ω电阻）。12V输出端用一只12Ω/10W电阻作假负载，两端并接高亮发光二极管串1kΩ电阻；24V输出端用15Ω/35W电阻作假负载，两端并接高亮发光二极管串2.2kΩ电阻（三只发光二极管颜色不同，发光二极管指示电路与假负载组成一体）。通电，指示灯亮度正常，5V正常，说明5V带负载能力正常。NB901（FSCQ0265R ）②脚电源供电输入端为15V，正常，说明NB901工作正常。

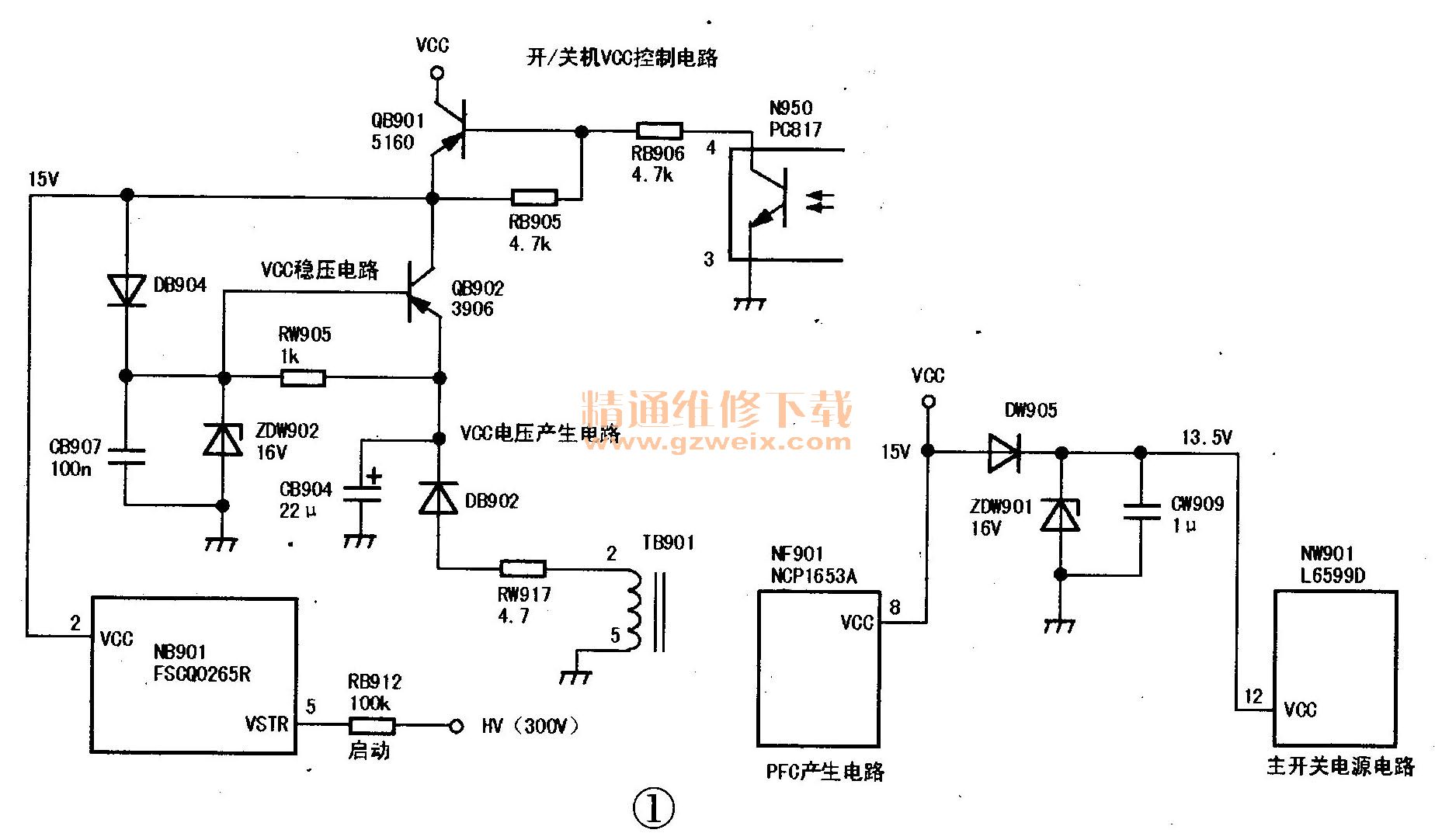

    如图1所示，开机，5V指示灯以1Hz频率闪亮，5V电源几乎无电压。测NB901②脚电压在7V～10V之间波动，但QB901的c极无电压。试将其e极与c极短路，5V指示灯不再闪亮，怀疑VCC电路有漏电或短路故障。在QB901的c极处外加12V电压，12V电源立即下降到5V，证明VCC电路过流。副电源开机后输出的VCC电压一路为PFC电路NF901（NCP1653A）供电，另一路为主开关电源电路（ 24V和12V电路）NW901（L6599D）供电。断开为NW901供电的线路，在VCC处加12V电压，无异常，说明PFC电路的NF901正常。改在NW901的VCC输入端加12V电压，此时立即下降到5V，查CW909、ZDW901正常，说明NW901的⑩脚VCC电源输入端对地短路。用Rxlk，Rx100挡测量12脚对地电阻为0Ω，改用Rx1挡测尚有4Ω阻值．所以12V电压能尚存5V，而不是0V。

焊下损坏的NW901，在PFC输出HV端接50W电烙铁（直流电阻1kΩ）作假负载和发光二极管指示电路（高亮发光二极管串28kΩ/10W电阻），开机后400V指示灯亮，有380V电压输出，说明PFC形成电路正常。更换NW901，有12V和24V输出，故障排除。

    该类电路有的用的是FSQ0765/0465/0565等。
