出现VS无电压故障时,首先用万用表检测电源各路供电是否有问题,若其他电路均正常,但Vs电压为10V,并慢慢上升,则说明故障在Vs电路。
检测Vs电路IC602 (TL494)供电电压是否正常(正常时为15V),若正常,则检测④脚(死区控制端)电压是否为低电平。若是,则检查PWM集成控制芯片IC602(TL494)的各脚对地阻值是否正常。若测得(16)脚有几千欧姆的对地阻值(正常为0Ω),则检查该脚外围元器件及电路。
实际维修中,因(16)脚与⑦脚(接地端)之间的过孔不通而引起此类故障较常见,此时可用跳线接起来即可排除故障。

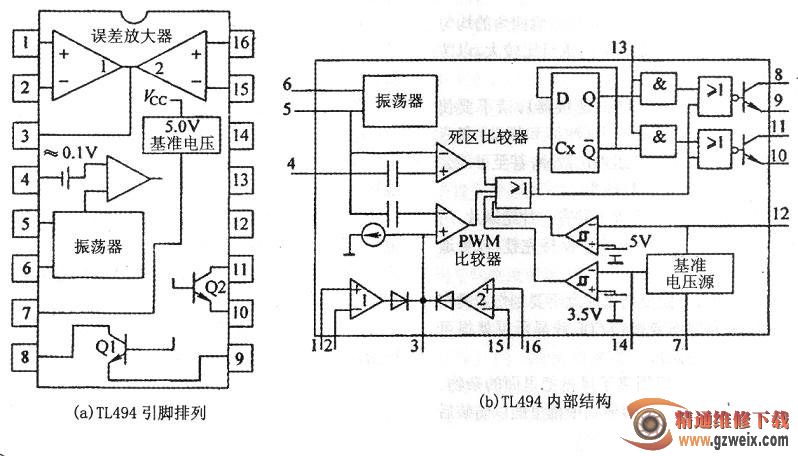

提示:IC602(TL494)为PWM集成控制芯片(见下图),①、②脚为误差放大器的同相和反相输入端;③脚为相位校正和增益控制端;④脚为死区控制端;⑤脚为外接振荡电容器(C609)端:⑥脚为外接振荡电阻(R628)端;⑦脚为接地端:⑧、(11)脚为内部输出晶体管集电极端;⑨、⑩为PWM输出端;(12)脚为接+15VS端;(13)脚为输出控制端;(14)脚为5V基准电源输出端;(15)、(16)为误差放大器的同相和反相输入端。
