一辆行驶里程约2.2万km,发动机型号为5.0SC的2013款路虎LG405。该车在使用过程中,停车后无法启动。
故障诊断:该车出现过2次这种现象,每次到达现场时,车辆均无法找到智能钥匙,使用智能钥匙,打开车辆车门后,使用应急启动无法启动车辆。但喇叭、灯光、音响等功能正常。经断电后,车辆又恢复正常。第2次出现此情况后,车辆到4S店进行故障诊断。
1.读取故障内容

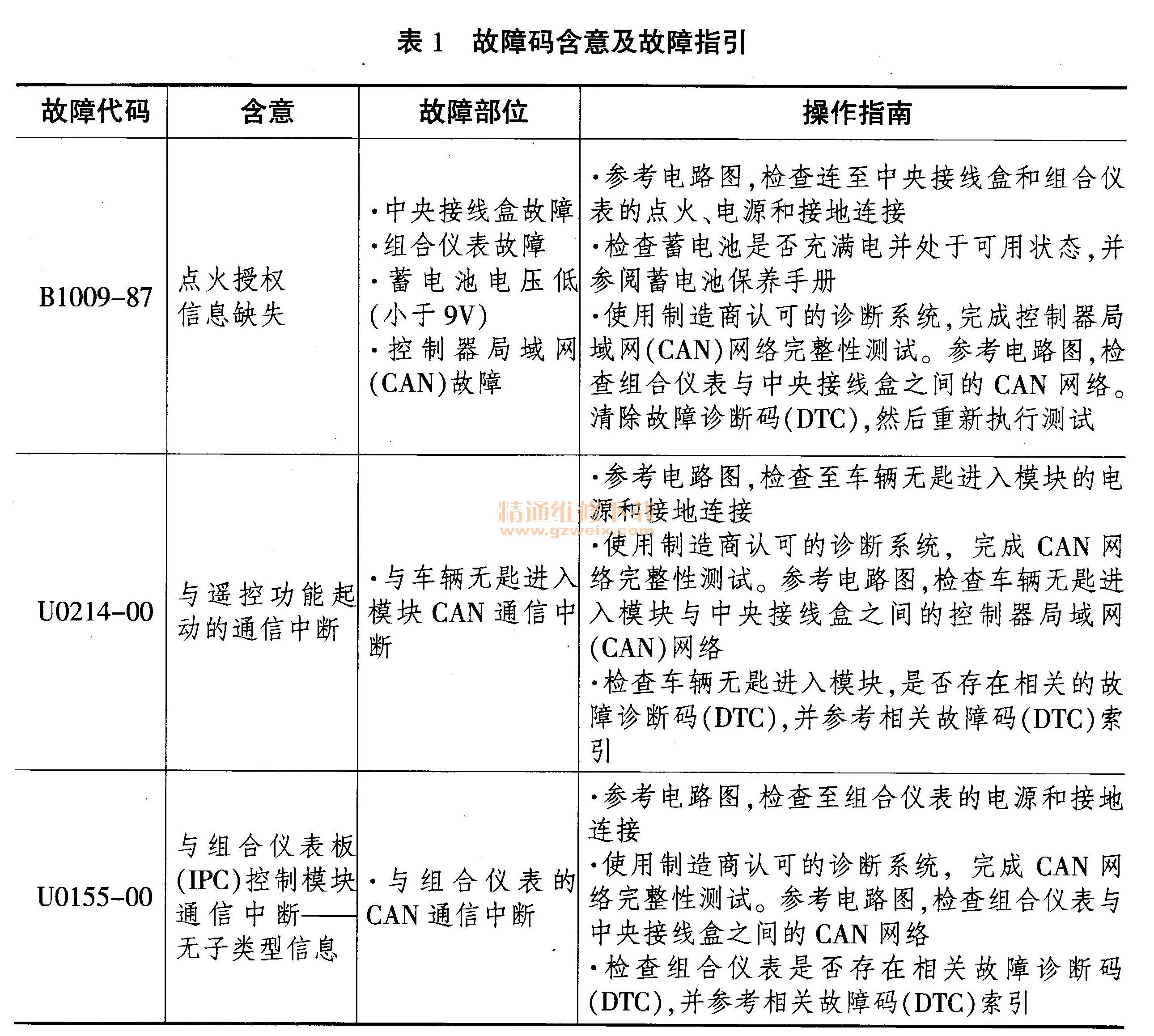

连接SDD故障诊断仪),读取故障码,存在B 1009 -87、U0214 -00、U0155-00等3个故障码,其含意及故障指引如表1所示。
2.相关部分的电路图
图1所示为相关电路图。
3.故障诊断过程
1)检查车辆蓄电池电压为13.2V ,蓄电池正常,检查蓄电池桩头连接良好,检查各主要线路,连接良好。
2)检查CJB中央接线盒)的几组供电、搭铁线路。均正常。
3)检查网络CJB、IC(仪表盘)之间CAN线路,未见异常。
4)经长时测试,试出故障现象。既然每次都能通过断电来恢复车辆,我们采用排除法进行模拟断电,寻找引起故障的部件。根据故障码指引,首先从CJB处进行断电。CJB总计4组供电,各组供电功能不同,依据图1中CJB电源保险电路,依次断开BJB(蓄电池接线盒)中对CJB进行供电的C4BF01D -1、C4BF01E -1、C4BF01F -1的60A、50A、40A保险丝,再依次装上,故障现象依旧。当断开BJB中对CJB进行供电的C4BF01G-1的40A保险丝后,再次接上时,车辆故障现象消失,车辆可以启动。
5)查看电路图,C4BF01 G-1正是对CJB中BCM(车身控制模块)的供电线路。结合故障码指引,由此推断 CJB中BCM故障的可能性极大。
6)更换CJB后,经长时测试,故障排除。
4.故障原因
CJB中BCM内部故障,导致车辆类似死机状态,当重新断电后,CJB中BCM模块激活,车辆功能恢复正常。
5.故障排除方案
更换CJB。
