TCL 32E01液晶彩电开机后指示灯不亮
来源:本站整理  作者:佚名  2015-01-17 09:26:35

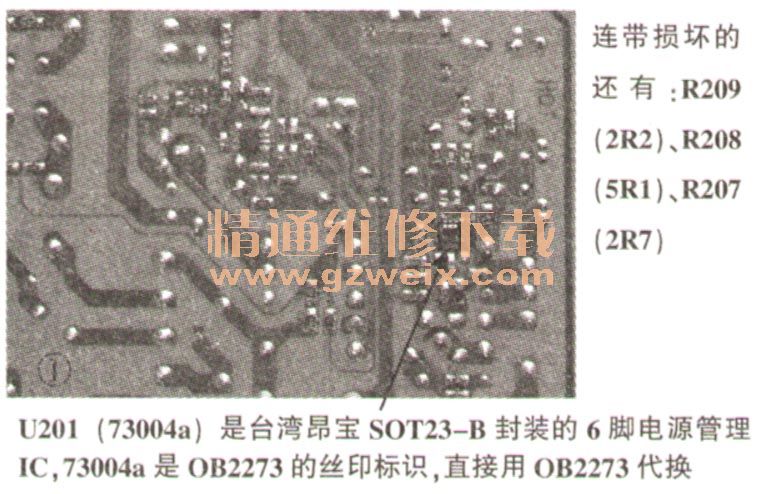

    检修过程:拆机检查,电源板型号为TV3206-ZC02-01,目测副电源部分的Q102已经炸飞(不知道型号),R209(2R2)、R208(5R1)、R207(2R7)损坏。U201(73004a)是台湾昂宝SOT23-B封装的6脚电源管理IC,查阅资料73004。是OB2273的丝印标识(0B2273是一款高度集成的电流模式PWM控制1C)、如图1所示。

    用OB2273代换U201后,在不装开关管的情况下通电,测量OB2273的⑥脚脉冲输出在0V~0.8V间变化,大约1s一次,说明电源芯片工作正常。放电后将Q102用一只6N60场效应管代换,在电源交流输入处串接一个60W灯泡,在5V处接入12V/21W假负载,通电后测量 5V正常,接入所有插件后通电试机正常,故障排除。正常的数据如下(47型指针式万用表测):
    在路测量U201(73004a OB2273)阻值(黑笔接热地):①脚0、②脚9.1 kΩ、③脚9.8kΩ、④脚0、⑤脚7kΩ、⑥脚8.1 kΩ。在路测量U301(63D46 68D25)阻值(黑笔接热地):①脚0、②脚1kΩ、③脚9.1 kΩΩ④脚。、⑤脚2kΩ、⑥脚8kΩ。

关键词:TCL彩电
