一台厦华LC-27U26型液晶彩电，通电后红灯闪烁无法二次开机，测＋5V电压在1.5V左右波动，断电测+5V负载正常。拔下＋5V至主板的排线，+5V电压依旧波动，说明故障在副电源电路。

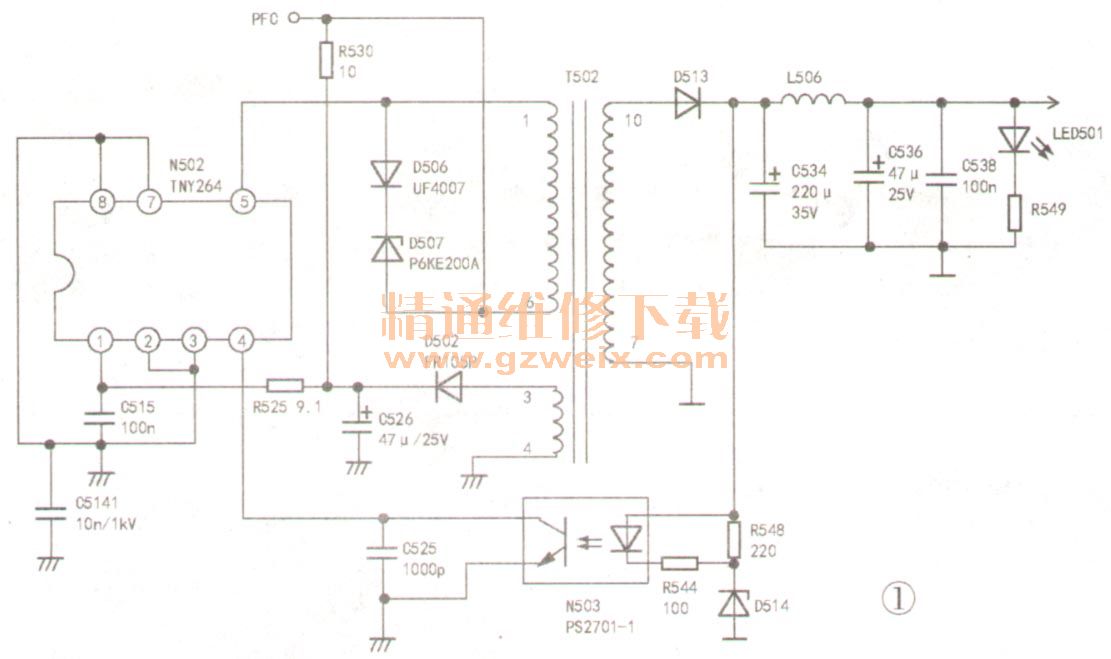

    该机副电源电路采用TNY264（实际安装TNY263 ），如图1所示。整流滤波后300V直流电压（PFC工作后上升至380V）通过副电源变压器T502的⑥-①绕组加到TNY264⑤脚（内部场效应管D极），通过对内置电源充电后内部振荡电路工作，使内置场效应管工作于开关状态，次级⑦-⑩绕组整流后得到＋5V，初级副绕组④-③整流后得到的直流电压供给PWM、PFC二合一芯片。

    该副电源稳压没有采用常用的三端精密稳压TL431，而是普通稳压二极管D514。+5V电压升高时，光藕N503内部发光管两端电压升高，发光加强，光祸内阻变小，TNY264④脚电压下降，开关管占空比下降，导通时间变短，+5V输出下降；当＋5V电压下降时，光祸内阻变大，TNY264④脚电压上升，开关管占空比上升，+5V输出上升。初级⑥-①绕组两端并接的D506、D507是保护二极管，在开关管截止时防止①-⑥绕组感应电压过高击穿开关管。值得注意的是，D507（P6KE200A）并非普通的稳压二极管，而是单向瞬态抑制二极管（1.5A/200V ），当然也可作为200V的稳压管使用。在该电路中由于其钳位作用，使TNY264内部场效应管D极电压不超过580V （380+200），从而保护开关管。
    在线粗测各器件无明显异常，试用TN-Y266代换原机的TNY263后开机，红灯不亮，+5V输出电压不足1V，且波动，表明TNY263外围某器件异常。仔细检查各器件，发现D507漏电。由于D507漏电，限制了⑥-①绕组电压的升高，所以输出电压上不去。由于笔者手边无该器件，也没用适用的稳压二极管，考虑该管在此处作为钳位二极管，避免场效应管过压损坏，应急修理可用102/1kV瓷片电容代换，当然也可在瓷片电容两端再并联泄放电阻。代换后开机，图声正常，整机修复。
