康佳LED40F220ONE型液晶彩电光栅闪烁检修
来源:本站整理  作者:佚名  2016-04-28 08:22:35

   一台康佳LED40F220ONE型液晶彩电,开机后光栅亮度闪烁。

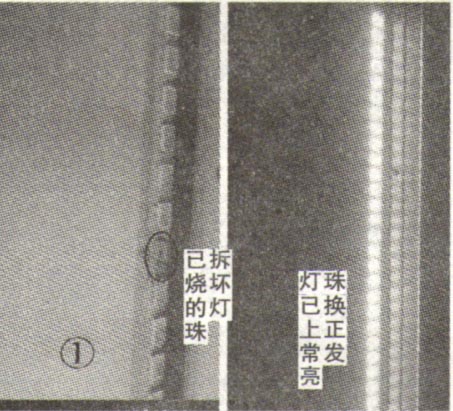

    该机采用三合一板(板号:35017585)0测电源电路上标有12V、100V电压,分别在6V-9V、55V-96V之间波动。更换开关电源PWM控制芯片FAN6755,无效。断开背光控制芯片N701(OCP8122A )②脚的12V供电,12V及100V电压立即正常,更换OCP8122A后光栅亮度不再闪烁,但屏左侧暗,右侧亮度正常,显然灯条有问题。咨询该屏的灯条价格在150元左右,价太高,于是决定拆屏更换损坏的灯珠(单灯珠价为0.2元)。拆开屏,发现该机共有108只灯珠。经查L13烧断,如图1所示,换新后故障排除。值得注意的是,在拆装屏过程中一定要细心,特别是在拆装背光导光组件时,手要洗净或戴上干净手套。

关键词:康佳彩电
