一台乐华LCD32R19型（MT23机芯）液晶彩电，开机后上半部分图像有数条横向彩条，下半部只有横向彩带，看不到图像，如图1所示。

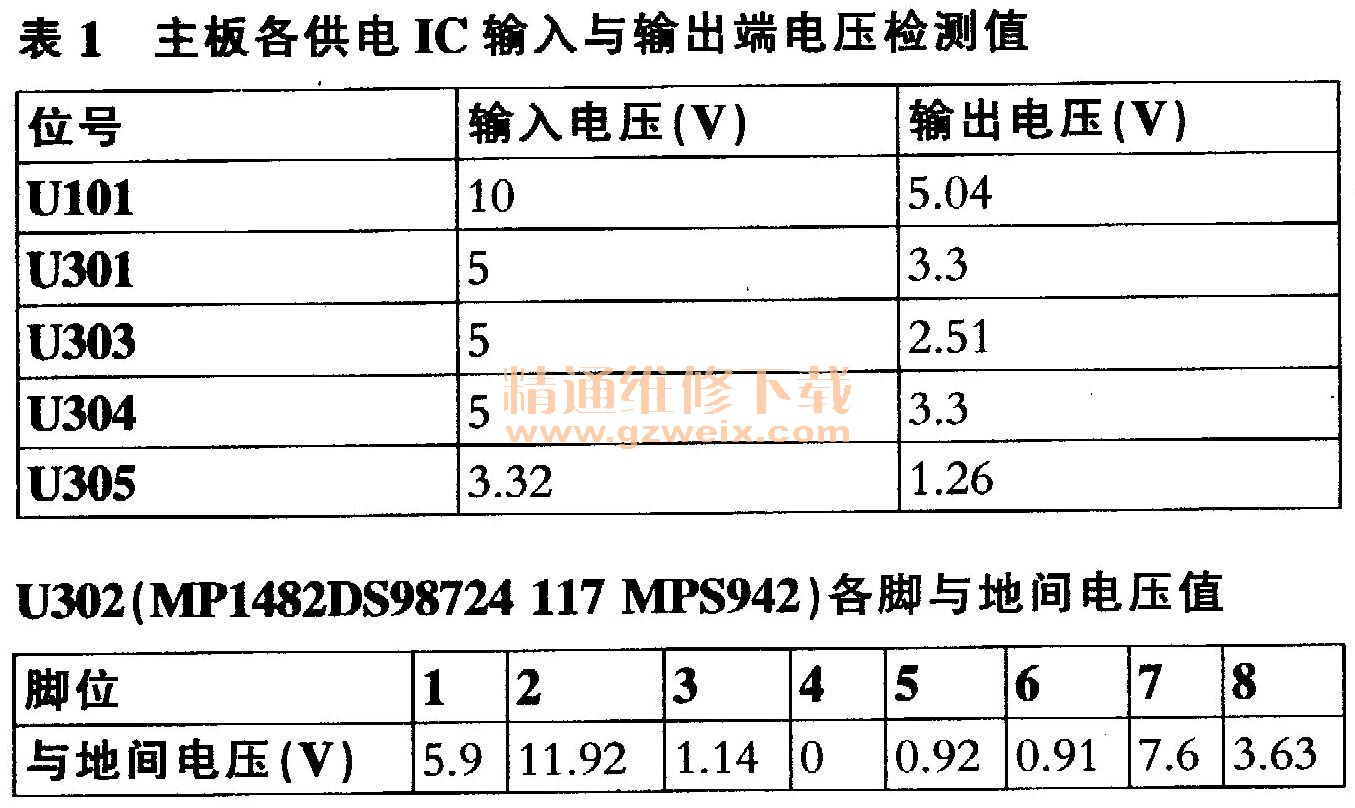

    分析检修：对整机除尘后仔细观察电源背光一体板和主板上的所有元件、上屏线，没有发现虚焊、鼓包和漏液等异常现象。测电源板各输出端与地间电压分别为：D205负端5V、J12为11.9V、D206负极25.9V;电源与主板插座P201各脚与地间电压分别为：①、②、④脚为11.92V、⑦、⑧脚为5.3V、⑩脚（STBY）为3.6V、11脚（ADJ）为0.64V，12脚（ON/OFF）为4.46V。主板上其他DC-pC块检测电压见表1。

    拔掉卫视输入信号线，屏幕上半部滚动乐华图标，且为黑屏，下半部仍为横向彩带（如图2所示）。拔掉上屏线，通电试机，屏幕上半部分仍黑屏，下半部分有较暗的横向彩带且屏右上角有两个明显的红斑。测上屏LVDS插座P202各脚与地间电压见表2。

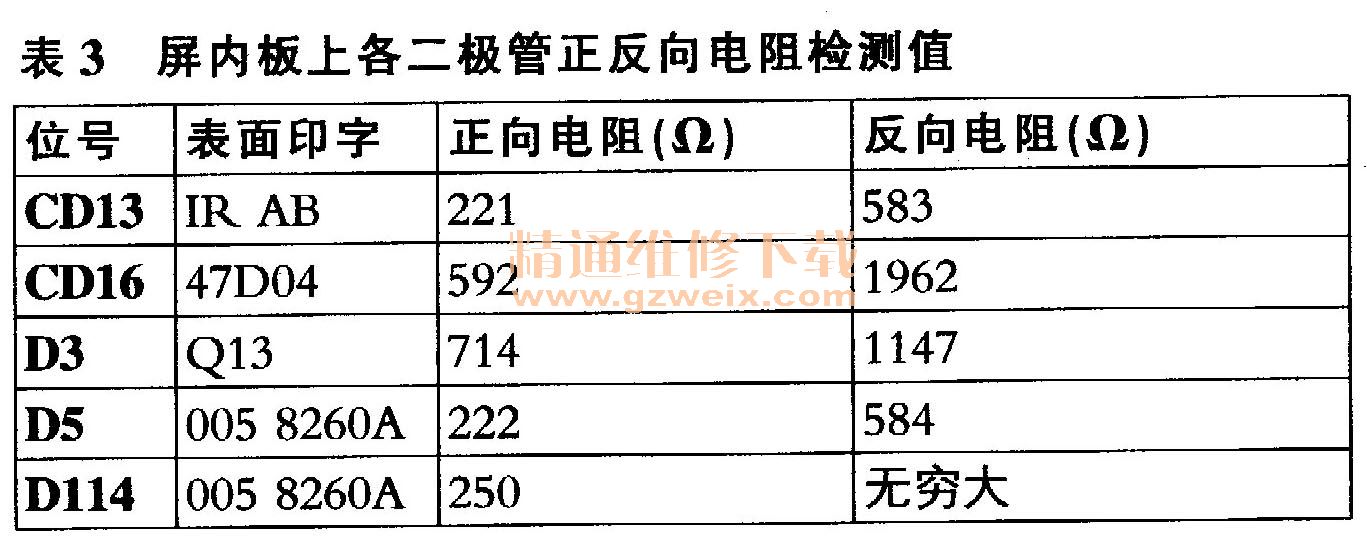

    拆开屏（LTA320AP07三星屏），屏内板标320AP07S4LV0.4。用DT9205型万用表二极管挡分别测各晶体二极管的正、反向电阻阻值见表3。由于板标ICD3（AVDD）表面印有4430，很难确认其正常表1主板各供电IC输入与输出端电压检测值与否。由于D5和D114都印有005 8260A，两者在路电阻应该相同，而D5的反向电阻只有583Ω，有反向漏电嫌疑，怀疑与下半部分被横向彩带遮盖有关。用DT9205型表电阻挡在路测板上各元件阻值时，发现ICD3各脚间存在击穿短路嫌疑，如图3所示，由此判定该机故障是因屏上电路故障引起。从厂家售后服务部购回同一正品屏替换后通电试机，图像恢复正常，故障彻底排除。

    编辑注：液晶电视屏幕上出现竖向或横向竖带，通常是逻辑板输往液晶屏移位器指令有故障或屏移位器有故障，与主板没多大关系，维修时主要从逻辑板检测着手，当确认故障在屏电极驱动电路时，通常只有换屏。此文作者因检修条件限制对电路未作进一步检测。
