一台海尔LB37R3型液晶彩电,通电开机时可以收看一段时间,大约半小时后自动关机,指示灯不亮,交流断电间隔一会再次上电,机器还可以正常开机,机器热机后出现故障的间隔越来越短暂。

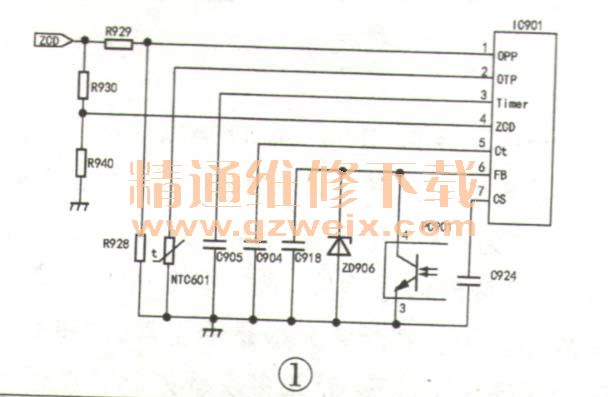

开机,测试故障时电源板5V、12V、24V无输出,电源初级300V正常;测试电源负载所有整流二极管、电容没有明显损坏的迹象,怀疑电源板初级驱动IC901工作异常。逐步测试,发现断开②脚外接NTC601温度检测电阻后机器长时间工作不再出现故障。应急维修,断开NTC601,故障排除。相关电路见图1。
