一台海尔LB42R3彩电(6M69机芯),图像对比度差,且图像上有色块,如图33所示。

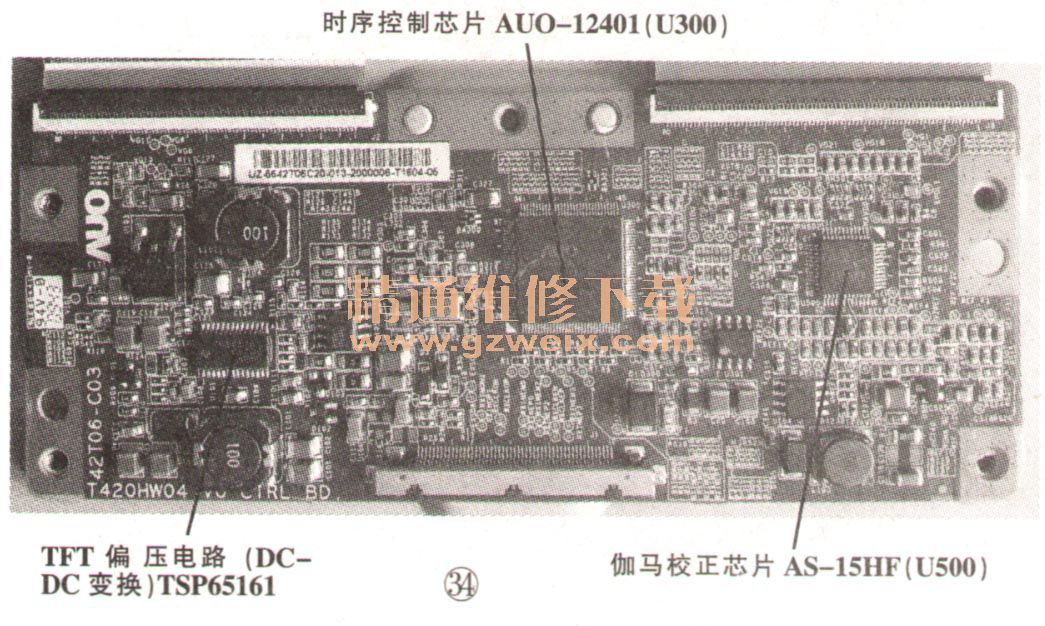

分析检修:分析故障部位应在逻辑板的伽马电路中。该机液晶屏型号是T420HW04.V2、配套的逻辑板型号是42T0003,如图34所示。
在试机过程中,手摸伽马校正芯片AS-15HF(U500)发热较快,且测得测试点VG1-VG21中有多个电压均为15V,这明显不对,怀疑AS-15HF损坏,换新后故障排除,此时测得该逻辑板上各关键点正常电压见表1,供参考。
提示:伽马校正芯片AS-15G、AS-15S、AS-15H或AS-15HF(此芯片后缀字母F代表无铅制造,G代表绿色封装)故障率较高,表现出来的故障现象很多,如白屏、负像、图像无层次或图像彩色异常等。
另外,伽马校正芯片AS-15G、AS15-H、AS15-HF、AS15-S、P M5101可以互换。
