iPhone 4 “基带三无”的机器非常多，所谓的“基带三无”就是无基带、无蓝牙、无WiFi。具体表现为：
（1）手机开机，不插卡，如果显示“正在搜索”，基本上就可以判定为“基带三无”故障了。
（2）手机开机正常能进入系统，但是出现无基带、无蓝牙、无WiFi问题，这种情况也可以判断为“基带三无”故障。
（3）手机开机出现“连接iTunes”。但连接电脑端的iTunes时，会出现“此Phone有故障，请联系系统服务商”之类的提示。

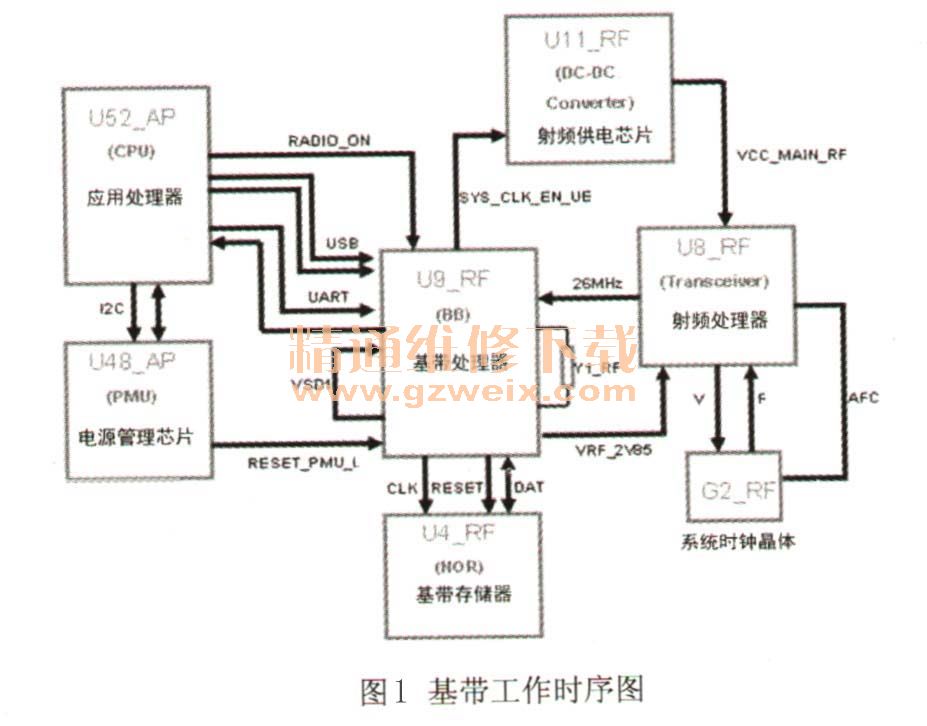

故障分析：iPhone 4手机“基带三无”故障的维修基本思路是：先让基带处理器工作，然后射频电路工作，最后WiFi、蓝牙电路工作。要想让基带处理器工作，先得了解基带的工作时序，基带工作时序如图1所示。

    基带开机时序流程如下。
（1）应用处理器U52＿AP发送基带处理器使能信号RADIO＿ON给基带处理器U9＿RF；
（2）电源管理芯片U48＿PMU发送RESET＿PMU＿L给基带处理器U9＿RF；
（3）电源管理芯片U48＿PMU给射频供电芯片U 11＿RF、基带处理器U9＿RF供电；
（4）发送RESET信号给基带处理器U9＿RF和基带存储器U4＿RF，基带处理器U9＿RF接收到基带工作命令；
（5）基带处理器U9＿RF给射频处理器U8＿RF供电，射频处理器U8＿RF通过使能信号，并供电给系统时钟晶体G2＿RF，G2＿RF起振后，通过射频处理器U8＿RF把26MHz送给基带处理器U9＿RF；
（6）基带处理器U9＿RF给系统时钟晶体Y1＿RF供电，Y 1＿RF起振；
（7）基带处理器U9＿RF通过UART接受到应用处理器U5＿AP的启动指令；
（8）基带处理器U9＿RF给基带存储器U4＿RF工作频率；
（9）基带处理器U9＿RF从基带存储器U4＿RF读取基带固件信息；
（10）应用处理器U52＿AP通过I2C总线发送命令给U9＿RF，使VSD1电压从1.3V降到1.1V，基带处理器U9＿RF开始初始化，并配置RF的一些通信参数；最后把基带处理器初始化的结果，通过BB＿USART0反馈给应用处理器U52＿AP。
    基带工作的外部必要条件如下。
（1）应用处理器U52＿AP给予基带处理器U9＿RF的使能信号BB＿PMU＿ON＆Radio＿ON正常；
（2）电源管理芯片U48＿PMU给基带处理器U9＿RF的复位信号RESET＿PMU＿L去启动U9＿RF内部的射频供电电路；
（3）基带处理器U9＿RF输出电压：VRTC＿2V3、VSD1＿VAR、VSD2＿1V8、VMIPI＿1V2、VANA2＿2V5、VUSB＿VAR、VDD＿PMU＿LDO＿IN正常和U 11＿RF输出的VDD＿MAIN＿RF电压正常；
（4）系统时钟晶体G2＿RF经过射频处理器U8＿RF的输出给U9＿RF的BB＿6MHz频率以及Y 1＿RF32KHz频率正常；
（5）应用处理器U52＿AP和基带处理器U9＿RF的UART通信：:BB USART0＿ TXD/RXD/CTS/RTS四条通信线路正常。
    判断基带处理器是否工作的关键点是VSD1电压，该电压的特点是：当基带处理器和基带字库工作正常的时候，VSD1电压为1.1V，当基带处理器和基带字库工作不正常的时候，VSD1电压为1.3V。当然，如果VSD1没有电压，就要先查供电电路了。
    故障维修：
    既然问题在基带处理器部分，那就开始修吧，使用万用表测量VSD1＿VAR电压，如果这个电压不正常，为1.3V，那么就是基带电路问题。
    如果VSD 1＿VAR电压正常，VSD2＿1V8电压不正常，则可能存在基带存储器U4＿RF虚焊问题。
    基带处理器旁边的R95、R96、R97如果脱落和虚焊，也会造成“基带三无”问题。

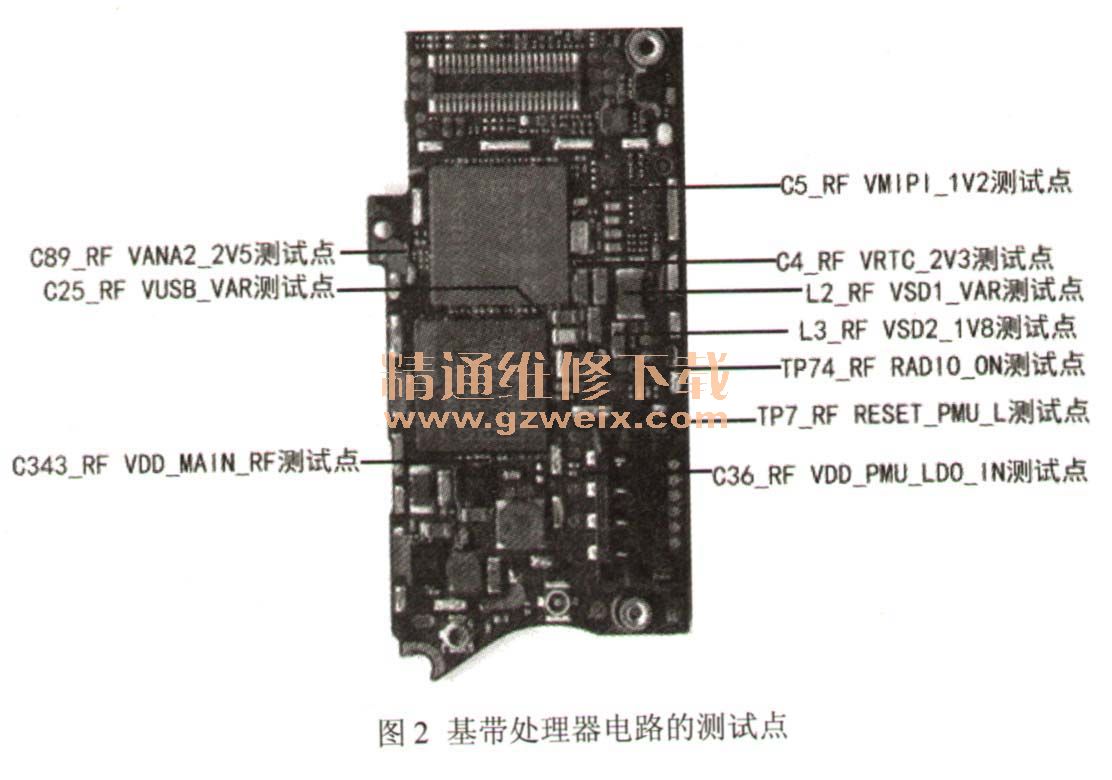

    除了基带处理器和基带存储器虚焊问题，还要注意基带处理器电路的测试点，如图2所示。
