疑问1：以QQ9101为中心的保护电路是如何实施保护的？
    疑问2：用耐压测试仪测得QQ9101的c、e极耐压为140V，但在背光点亮时，e极电压达190V（实%）Q11）、QQ9101是否易击穿？
    该机进维修模式方法：在待机状态下，依次按遥控器上的“信息”、“菜单”、“静音”、“开机”键后。遥控关机退出。

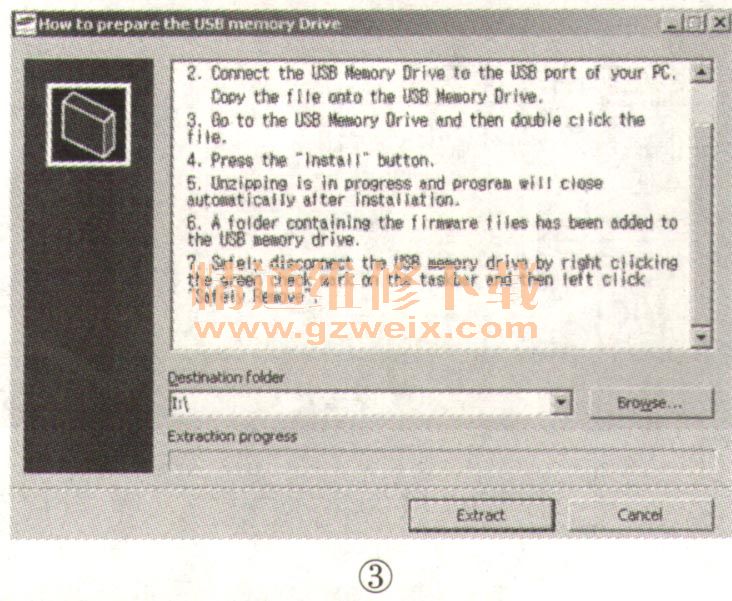

    用U盘升级方法：在三星官网搜索该机器型号，找“支持和软件下载”，找到Firmwarees for AAC.exe（这是一个可执行文件），双击该文件后会跳出一个帮助提示显示框（如图3所示），大意是下载这个固件升级文件到电脑中，再把文件复制到U盘上，然后打开U盘，双击这个文件以进行安装。点击“Extract”按钮后会得到两个文件夹，一个名为"T-MSV4DAAC"，另一个名为“T-MST4DAAC”，前者软件版本是1006.0，后者是1021.1。

    把U盘插到电视机上，在电视机菜单中选择“支持”项并按“确认”键，然后再选择“软件升级”并按“确认”键，最后选择“通过USB”并按“确认”键，屏显“USB扫描中”，随后会询问是否从1002.0原来的版本号）升级版本到1006.0新版本号），选择“是”再按“确认”，机器会自动升级，升级完成后自动关机并重新启动。
    注意：最好逐步升级，不要一下子升级到1021.1，以免出问题。另外，笔者在实践中发现，若把上述exe文件和两个文件夹都复制到U盘中，再执行升级时会提示找不到升级文件，后来只放T-MSV4DAAC文件夹，升级成功。当然，U盘质量要好，复制文件前先把U盘格式化成FAT32格式。并注意升级中不能断电、插拔U盘和进行其他操作。
    故障点评：机器工作时QQ9101的状态并不影响正常工作，为何线路板漏电（和QQ9101漏电类似）能引起机器关机后再自动启动呢？机器正常的关机步骤：接到关机指令后，主板先发出背光关闭BL-OFF低电平信号，Q9701从导通变为截止，Q9104也截止，芯片SEM5025失去工作电源，背光熄灭，主板再发出POW-OFF低电平信号，QM852、QM855截止，B13V电压消失，QM854的G极失去导通电压截止，B5V电压消失，整机进入待机状态。从这里可以看出，开机时B13V电压先出现，关机时是B13V电压先消失。当线路板有漏电情况但不太严重时，由于机器待机状态时背光升压电路停止工作，QQ9101的e极电压仅为150V（实测），漏电电压经两只1Mn电阻（RQ9106、RQ9105）后不足以使QQ855导通，不影响正常开机，开机后QQ9101的e极电压上升到190V，线路板漏电大增。由于Q9701已导通，把漏电电压旁路了，电路工作仍然不受影响，但是主板发出关机指令后Q9701首先截止，漏电电压马上使QQ855导通，B5V电压消失，QQ854截止，QQ853导通，把POW-ON信号变成低电平，B13V电压也消失，这个过程中B5V先消失，然后B13V再消失，和正常关机时顺序相反，CPU检测到异常，进入待机状态后再自动重启动。如果线路板漏电很严重，在待机时就已经使QQ855导通，则B5V电压一直没有，Q9701尤法导通（主板发出背光点亮指令时BL-ON信号线处于高阻抗状态，需要B5V提供上拉电压才能使BL-ON为高电平），表现为面板红灯一直闪烁而无法开机。
