一台福日AFC-21P60型彩色电视,该机出现屡烧场输出集成电路 TDA3653B 的疑难故障，已经更换了 3 块集成电路，都将其损坏的集成电路换新后，就可以正常收看一段时间，不久，老毛病就会重犯。

从只是屡烧场输出集成电路，而其他元件无连带损坏的情况来分析，常见故障起因有：+B 电压不稳定而引起的输出变压器提供的 +25 V 场输出供电源电压升高；该 IC⑥脚与⑧脚之间外接的场泵电源升压电容变质失效；更换的场输出集成电路质量不佳等。

经检测 +B 电压稳定正常，场泵电源升压电容已被前维修者换新件，检测其电容的失效电阻变化正常，可以排除该电容故障的可能性；前维修者更换的场输出集成电路为厂家提供元件，一般不会出现元件质量问题。那么，会是什么其他的故障隐患呢?

在更换了新的场输出集成电路后，果然图像正常，场输出集成电路表面工作温度也无异常情况。决定从该 IC 各引脚的工作电压反映情况，来入手分析判断故障起因。

经查发现 TDA3653B⑨脚（场供电源端）的电压竟然高达 29.7 V（而正常电压应在 24～26 V 之间）。

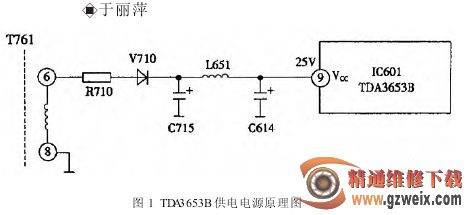

是什么原因造成这种场输出电源电压超标呢?该供电源的电路分析示意图如图 1 所示。行输出变压器 T761的⑥～⑧绕组感应电压经限流保险电阻 R710，再经整流二极管 V710 整流，电容 C715、C614，电感 L651 的滤波网络，输出 +25 V 电压供电给 TDA3653B⑨脚。

怀疑的故障元件只有 R710，经检查 R710 已经被换新件，阻值只有 0.2 Ω。R710 损坏后无法看出色环情况，或参阅其他资料，分析认为，R710 阻值的大小直接影响到 TDA3653B⑨脚的工作电压高低。

由于手头没有该机电路原理图，无法确定 R710 的原设计标称阻值，但可以根据 TDA3653B⑨脚的标称工作电压24～26 V来确定R710的具体阻值，当更换为10 Ω/1W电阻后，TDA3653B⑨脚电源电压降为 25 V，试机，该机恢复正常。三个月后，电话回访用户，得知该机未再出现水平一条亮线故障，说明故障根源确实被排除。

维修小结：经前维修人员误换为 0.2 Ω 阻值的电阻，导致 TDA3653B 的工作电压超标，出现不定期屡烧集成电路的疑难故障。其实这是维修人员人为造成的故障，应引起同行的重视，避免犯同样的错误。笔者认为，可能是前维修者没有该机电路图，R710损坏后，又无法看出电阻的色环情况，无法确定 R710的准确电阻值。也许是根据以往的维修经验，也许是参阅其他有关机子的电路原理图资料，而错误地选择了R710 阻值为 0.2 Ω/1 W，并且又没有检测 TDA3653B⑨脚工作电压变化情况，造成屡损屡烧 TDA3653B 集成电路。
