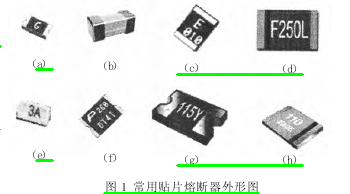

贴片熔断器是在电路中实现熔丝保护作用的特殊贴片电阻器。该类型贴片电阻器当电流超过一定数值时，则其电阻层快速熔断，自动切断电路电源，从而实现自动保护功能。常用贴片熔断器外形如图 1 所示。

贴片熔断器分类：

贴片熔断器按结构和制造工艺的不同，可分为：厚膜贴片熔断器、薄膜贴片熔断器、陶瓷叠片型贴片熔断器和方管式贴片熔断器；按熔断特性的不同，可分为超快熔断型(速熔型)贴片熔断器、快熔断型贴片熔断器、慢熔断型(延时型)贴片熔断器和可恢复型(PTC 正温度系数热敏电阻)贴片熔断器。
