检修数字电压表的常见故障( 下)
来源:本站整理  作者:佚名  2012-09-01 07:44:14


4. 测量数字不稳定

这是指数字电压表的测量数字有跳变或乱记现象。其故障原因主要是由于作为基准电压源的齐纳二极管(如 2DW7B、2DW7C 等)损坏变值,以及仪器的晶体管稳压电路输出的直流电压不符合要求,甚至叠加有寄生振荡的波纹电压所导致。因此,检修时应先采用“测量电压法”检查有关的齐纳二极管以及所有的直流稳压输出是否正常。如果没有问题,可进一步采用“波形观测法”,“变动现状法”来发现和抑制寄生振荡;必要时,应采用“测试器件法”来检查齐纳二极管的伏安特性。有时要采用“器件替代法”,即调用同型号的齐纳二极管,才能确定故障的原因。



例如,一台 PZ-9 型数字电压表的故障现象是:测量电压数字不稳定,其跳变量超过末位±10 个字。检修时,采用“测量电压法”检查基准电压源的齐纳二极管 2DW7B 稳压值正常(Uz=6 V),各直流稳压输出的电压值和波纹也没有问题。进一步采用“测试器件法”,即使用 JT—1 型晶体管特性图示仪来测试齐纳二极管2DW7B 的伏安特性,发现稳压性能变坏了。更新齐纳二极管后,测量电压数字的不稳定性达到末位±1 个字。



5. 数字“停零”不能测电压

数字“停零”不能测电压的故障原因,主要是由于数字电压表的直流稳压电源出了问题,而引起整机逻辑功能不正常,或者是因为整机逻辑控制系统的个别环节出了问题,使仪器不能工作。



检修时,应先采用“测量电压法”,检查仪器内部各路直流稳压电源的输出电压是否符合。如果一切正常,再采用“波形观测法”检查仪表的采样启动器、同步信号发生器、环形步触电路的波形,或者检查积分器、比较器、钟脉冲发生器、电子门、电子计数器的波形。



如果发现某一路电压或波形不正常,甚至没有输出,则故障原因就存在于这部分的电路中。



例如,一台 JSW—1 型数字万用表的故障现象是:开机后数字“停零”,不能测量。检修时,采用“测量电压法”检查仪器内部的 +12 V、+6 V、-12 V 和 -6 V 各路直流稳压电源的输出电压,发现其中 -12 V 和 -6 V两路的输出电压超值过大。

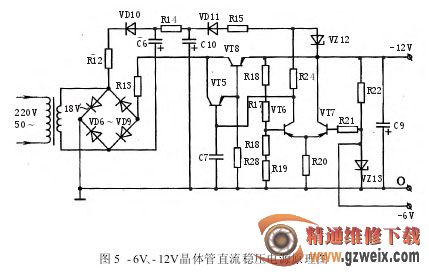

根据图 5 所示的晶体管直流稳压电源的电原理图分析,因为 -6 V 电压是由作为基准电压的稳压二极管VZ13 提供的,所以只有在 VZl3 开路的情况下,才会出现 -6 V 输出超值过大的问题。



此外,由于 VZl3 的开路,差分放大器 VT7 的基极负电压很大,通过射极跟随作用,促使取样放大管 VT6处于截止状态。此时,辅助电源 VZl2 通过 R24 注入组合调整管 VT5 和 VT8 的基极电流最大,促使 VT8 的压降最小,因此,-12 V 的输出也超值过大。于是采用“测试器件法”进一步确定 VZ13 已开路损坏。更新器件后,-12 V 和 -6 V 输出恢复正常。JSW—1 型仪器也就能测量了。



三、故障检修注意事项

在检修数字电压表时,为保证维修人员和仪表的安全及仪表的维修质量,应注意以下几点。

(1)焊接时必须关闭仪表电源,严禁带电焊接。

(2)电烙铁外壳应接一根地线,以防漏电而损坏集成电路。为安全起见,也可以先拔下电源插头,利用电烙铁的余热焊接集成电路的引线端子。

(3)调试所用的电子示波器、数字频率计、信号发生器等仪器的机壳,必须良好接地,以防止因漏电而损坏数字万用表。

(4)数字万用表的分压电阻和分流电阻,均应采用精密电阻。更换新电阻时必须符合所规定的误差标准。

(5)当电源电压波动大时,应在基准电压源电路上外加一只稳压二极管,以保持基准电压稳定。
