一、行扫描电路的常用维修方法

行扫描电路是数字高清彩电的高故障区，因此，有必要对其维修方法进行分析和总结。

下面介绍的几种行扫描电路维修方法是常用方法，这几种方法灵活结合，可以更快、更准确地找到故障部位。

下面介绍的方法中，凡涉及 +B 电源的维修，均指多频扫描数字高清彩电。

1. 直流电压测量法

通过测量行输出管的集电极直流电压，可判断行输出级是否存在短路；通过测量行输出管 b、e 极电压可判断故障在行输出级或在其前面的电路。发射极电压通常应在±0.25 V 以内，如果发射极电压正常，说明行输出级以前基本正常；如果发射极无电压，说明行推动级未提供脉冲或“行管”发射结击穿。

行激励管正常工作时，b、e 极偏压为 0.4 V。偏压正常，说明行、场扫描芯片输出的行频脉冲正常；偏压太大、太小或无偏压，应检查外围元器件，若正常，一般为行、场扫描芯片工作异常或行激励管损坏。

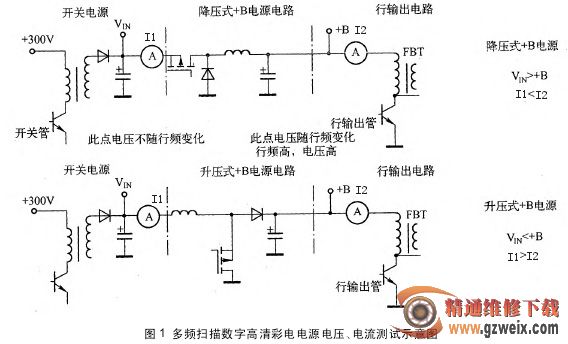

在维修多频归一数字高清彩电时，在开关电源主电压输出端测量的电压值与在行输出管集电极测量的直流电压值是相等的。但在维修多频扫描数字高清彩电时，开关电源主电压输出端与行输出管之间还有一个单独设置的 +B 电源，+B 电源输出的 +B 电压是随图像模式而变化的。因此，在多频扫描数字高清彩电中，开关电源主电压输出端电压测试值与行输出管集电极的直流电压测试值是不相等的，要特别注意，请参考图1 所示多频扫描数字高清彩电电源电压、电流测试示意图。

2. 交流 dB{ 分贝) 电压测量法

行输出管的集电极交流 dB 电压反应了行逆程反峰电压的高低，具体数值与机型和屏幕大小有关。通过测量行输出管的集电极的交流 dB 电压，也可以判断故障的大致部位。行输出管不工作时，这个 dB 电压为零；行输出变压器的输出负载短路时，这个 dB 电压很小。若 dB 电压正常但无光栅或光栅异常，则表明行输出变压器“二次”绕组开路或其负载有故障；若 dB 电压超过 500 V，光栅变小且很亮，则是逆程电容容量减少。

行推动管集电极的交流 dB 电压反映了行激励级是否正常工作。这个 dB 电压和行激励管的供电电压有关，通常为十几伏或更高。

3. 示波器法

“交流 dB 电压测量法”是判断信号有无的一个粗略方法，而且有些故障还容易造成误判，用“示波器法”则方便多了，可以方便地观察到各关键点的信号波形是否正常，特别是对于一些复杂故障，示波器几乎是必备工具。例如，对于行输出管集电极 +B 电压下降不多，行电流有所增大的彩电，通过用示波器测量行输出管集电极波形，可以立即判断行输出变压器绕组有否短路故障。在正常情况下，行逆程脉冲波形稳定整齐，没有杂波；在行输出变压器发生短路故障时，所测行输出管集电极往往有杂乱的波形出现。因此，“示波器法”是维修数字高清彩电行扫描电路最有效、最直观的方法。维修人员平时应多观察、多总结、多积累一些关键点的波形，以便维修时对照参考。

4. 电感替代法

对 于 行 输出变压器线圈匝间短路，可用“电感替代法”进行判断。具体方法是：先将行输出变压器一次侧接 +B 端开路，然后用一只 3.5 mH 左右的电感接在行输出变压器的一次侧，代替原行输出变压器一次绕组，接入后开机，根据行输出电流的变化即可做出判断。在排除行输出变压器负载故障的前提下，凡是电感替代后，行输出电流大幅下降的，都说明是原行输出变压器故障。

现举例加以说明：一台 TCL 74 cm/29in（英寸）数字高清彩电，屡次发生“行管”击穿故障，在确认负载正常的情况下，怀疑是行输出变压器自身不良。为了防范“行管”继续损坏，行输出级改用单独 100 V 低压供电(原供电 140 V)，开机后，密切观察行电流，发现行电流偶尔会由原来的 300 mA 左右上窜到 900 mA 以上，据此，判断是行输出变压器故障。为了进一步确认，用替代电感接入试机，结果行电流稳定在 150 mA 左右。
