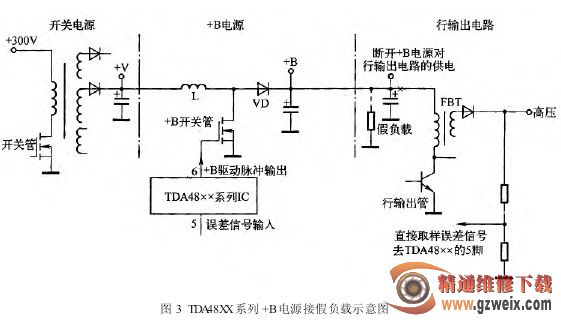

TD48XX系列+B电源接假负载示意图如图3所示。
在以下几种情况下，可以直接使用假负载法：

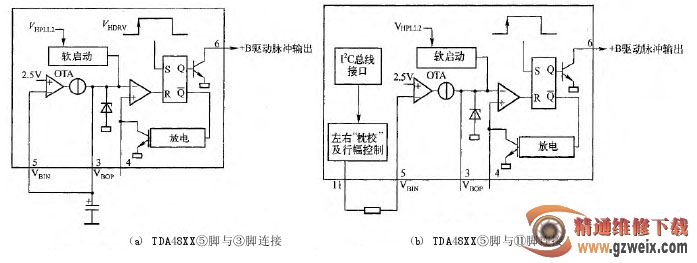

①TDA48XX 系列的⑤脚（误差信号输入端）和③脚（误差放大器输出端）之间直接连接，如图 4(a)所示。这种接法实际上是将 TDA48XX 的⑤脚内误差信号放大器同相输入端所连接的 2.5 V 基准电压从③脚加到⑤脚。当行输出电路停止工作时，⑤脚仍能保持 2.5 V左右的直流电压，所以 +B 电源电路能够正常工作。
②TDA48XX 的⑤脚（误差信号输入端）通过电阻与11脚左右“枕校”输出电路连接，如图 4(b)所示。这种接法当行输出电路停止工作时，TDA48XX⑤脚仍能从輯輥訛脚得到直流电压，+B 电源电路能够正常工作。
③TDA48XX 系列的⑤脚(误差信号输入端)接有引自开关电源输出的直流偏压，如图 4(c)所示。这种接法当行输出电路停止工作时，⑤脚仍能从开关电源得到直流偏压，因此 +B电源电路能够正常工作。
在以上几种情况中，TDA48XX的⑥脚上拉电源必须取白开关电源，以确保在行输出电路停止工作后，⑥脚仍能有电源供应。
方法技巧：若 TDA48XX 的⑤脚没有取自开关电源的固定直流偏压，可人为将⑤脚与③脚短接，然后使用假负载法，或给⑤脚(误差电压输入端)用外电源加 2.5～2.6 V 的直流电压，然后使用假负载法。
( 3) TDA91XX系列 +B电源接假负载的说明
要使 TDA91XX 系列 +B 电源接假负载，需满足以下两点：①TDA91XX 的15脚有固定偏压，因为断开行负载接假负载时，若15脚无固定偏压，将导致 +B 电压失控；②TDA91XX 的28脚的上拉电源来自开关电源，因为如果28脚的上拉电源来自行输出电路，当断开行负载接上假负载时，由于行扫描停止工作，则无上拉电源，28脚无脉冲输出，会引起+B电源失控(无输出或输出电压高)。图 5 所示是 TDA91XX 系列 +B 电源接假负载示意图。
( 4) UC3842 系列芯片组成的 +B 电源接假负载说明
对于采用控制芯片 UC3842 的 +B 电源，应根据其④脚的连接情况，来考虑能否接假负载。
若 UC3842 的振荡器④脚与基准电压输出⑧脚之间没有设置定时电阻，当行扫描电路不工作或未装行输出管时，行输出变压器没有脉冲电压产生，因此，UC3842 振荡电路不工作，导致 +B 电源电路也不能工作。此时，+B 电源输出的电压为开关电源为其提供的电压。对于此类情况，不能通过假负载法来判断 +B 电源是否正常。
若 UC3842 的振荡器④脚与基准电压输出⑧脚之间设置有定时电阻，则即使行输出电路不工作，UC3842的振荡电路也依旧工作，此时，可在 +B 电源处接入假负载。若接入假负载后，+B 电源正常，则故障在行输出电路；若 +B 电源仍不正常，则 +B 电源有故障。
由上述可以看出，+B 电源接假负载的情况比较复杂，但只要维修人员对 +B 电路的原理有一个深刻的认识和理解，就能在维修中以不变应万变，找出正确的解决方法。
9. 单独为行输出供电法
前面介绍的给 +B 电源接假负载主要有两个目的：一是判断行输出电路是否有故障；二是判断 +B 电源工作是否正常。
实际上，还可使用如下方法判断故障是否在行输出电路，即采用跨过 +B 电源为行输出电路单独供电的方法，来判断故障是在 +B 电源电路还是在行输出电路。若采用此法，彩电光栅正常(光栅幅度可能与正常情况稍有出入)，可判断行振荡、行激励、行输出电路大致正常。使用此法前，应先用电阻法大致检查 +B 电源管、行输出管有无短路等明显损坏。
