2.行扫描部分波形

关注与重点：行扫描部分要检测的信号波形，主要有：行振荡波形、行激励波形、行推动波形和行输出管集电极逆程脉冲波形和行偏转线圈两端的波形、行输出变压器各脚波形等，这些波形均属本机产生的信号，不接收电视节目时就可测到。

A3 机芯的小信号处理集成电路 LA768028脚为行振荡陶瓷滤波连接端，外接 500 kHz 陶瓷振荡器，产生500 kHz 信号，经集成电路内 32 分频器分频后，得到行频信号(继续分频后得到场频信号)，将示波器扫描速度置 1μs/ 格档，Y 轴衰减调到以适合观察为宜，如图 2（a）所示。

由 LA7680 的第27脚输出的行激励信号，经行推动管 V431 和行推动变压器 T431 后，加在行输出管 V432的基极。测行推动和行输出部分的波形时，示波器扫描速度宜放在 20μs/ 格档。

应特别注意输出部分的逆程脉冲是高达 1000 V的脉冲高压，测试时要用 100∶1 衰减探头，或采用“比较测试法”。这些波形反映行扫描电路的工作情况。

关注与重点：图 2(c)为 A3 机芯行输出管基极的推动波形，该波形是锯齿波，与东芝 TA 两片机等机型中的方波行推动波形与图 2(i)是不同的。这种差异是由于这两种机型行输出管发射极接法不同引起的。东芝 TA 两片机中，行输出管发射极是(经一小电感)接地的，而 A3 机心中行输出管的发射极是经过电容 C437(0.47μF)和电阻 R435 接地的，因而基极对地测得的波形是锯齿波，发射极波形与基极波形类似。如果用双踪示波器，两探头分别接其基极和发射极，测基极和发射极电压之差的波形，见图2(e)，可看出波形与东芝两片机的基极波形是一致的。

行推动波形中向下的大幅度尖刺，如展开看，则是一种衰减振荡，这是行输出管导通与截止转换期间，在行推动变压器中产生的一种高频衰减振荡。振荡很快被衰减，是阻尼吸收电路在起作用。

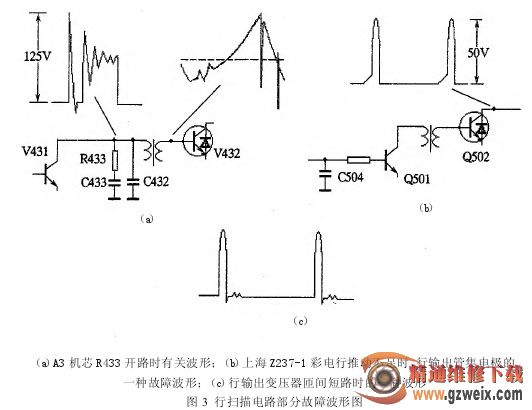

图 3(a)给出 A3 机心行推动管 V431 集电极吸收回路电阻 R433 开路时，其集电极的故障波形，由图 3可看出，这种情况下振铃幅度过强(行输出管 V432 基极的推动波形中振铃幅度也增加了)，故障表现是在离屏幕左侧 7～8 cm 处有一宽 2 mm 左右的不太亮的竖直白线，这是行辐射又被接收回来形成的干扰。

警示与强调：在修理中应充分利用示波器，通过观察行输出管集电极的行逆程波形的变化来确定故障点，往往非常奏效。当行输出变压器有短路故障时，行输出管集电极行逆程波形变得很杂乱，在行逆程后沿处有杂乱的阻尼振荡波形，非常容易识别，行输出变压器有匝间短路时行输出管集电极的一种故障波形如图 3(c)所示。图 3(b)是行推动不足的一种故障波形，幅度低且逆程脉冲前有一个突起，这是屡损行输出管故障的一个典型故障。

行推动不足引起烧行输出管的主要检查点包括：检查行推动管有无虚焊；行推动管集电极电阻有无变质和虚焊；行激励变压器有无虚焊；行激励级滤波电容有无变质；行输出管基极回路元器件有无变质和虚焊。

方法和技巧：总的来说，对行输出管集电极行逆程波形的检查包括三方面：形状、宽度和幅度。如果行逆程波形的形状不对、杂乱，一般是行输出变压器或行输出变压器的次级电路中有断路故障，行偏转线圈有短路故障。行逆程脉冲波形的宽度是 12μs，如果逆程波形的宽度变窄，一般是行逆程电容开路引起。行逆程脉冲波形的幅度与电源电压成正比，与行逆程时间成反比，行逆程脉冲波形的幅度大约是电源电压的8～9 倍。
