例6：一台L42P11 FBDE彩电（MS06机芯），指示灯亮，不开机。
分析检修：按下开机键后，测得电源板（型号为40 -PE4210 -PWMIXG）上无24V电压输出。强制启动电源板，测得PFC电路输出的380V电压正常，仍无24V电压输出，显然故障在主电源PWM电路。

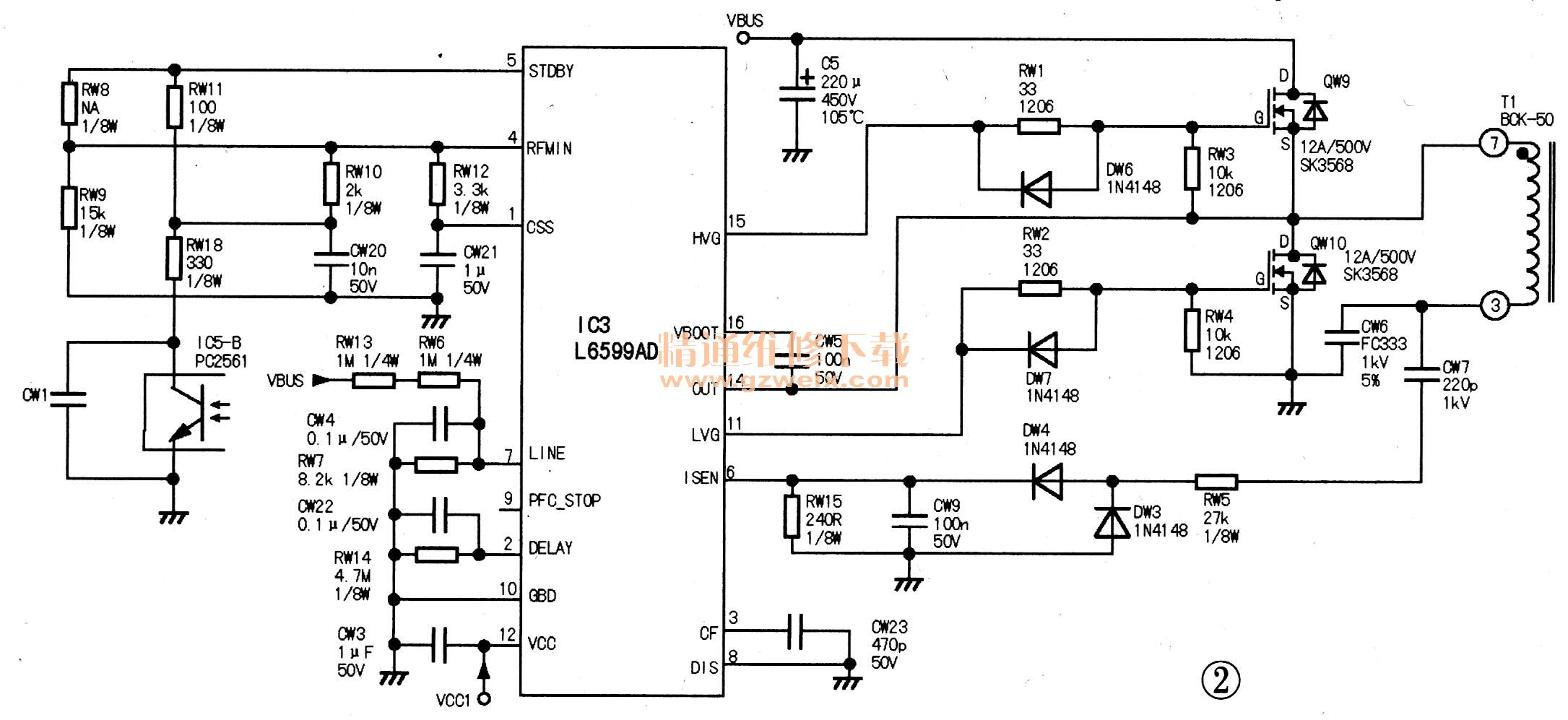

该机主电源PWM驱动IC型号是L6599AD （ IC3 ），如图2所示。测得IC3供电端12脚电压为正常值12V、⑤脚电压为0.42V，低于正常值1.97V，怀疑其外接元件有漏电现象，尤其是电容，拆下电容CW1后开机，⑤脚电压及开关电源次级输出的24V电压均正常。换上一只0.1μF的电容后，故障排除。
提示：在通电检测L6599AD外围电路时，为防止因L6599AD工作状态异常而损坏后级电路，在通电前应拆下开关管QW9与QW10、然后再进行检测。
例7：一台LE32C16彩电（MSJ5机芯），不开机。
分析检修：检测后发现主板上各工作电压正常，但按开／待机键时主板上的电源开／关与背光开／关信号无变化，这说明CPU工作异常。按照“先软后硬”的原则，先对机器进行升级，但升级不能成功。更换存储器25Q32后，再重新升级后试机，故障排除。
例8;一台L37E5200BE彩电（MS28机芯），图像正常，但无伴音。

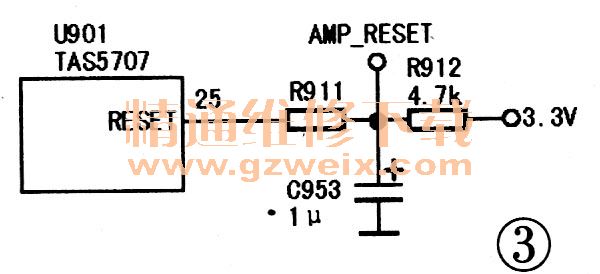

分析检修：通电试机，输入多种信号源均无伴音，测得伴音功放块TAS5707的24V与3.3V供电，廖脚、24脚总线电压（均为3.2V），均正常；MCLK、LRCLK、BCK、DATA脚电压均为1.25 V，也正常，但25脚的复位电压为0V、正常值为3.3V，检查复位电路，如图3所示，发现电容C953短路，换新后故障排除。
例9：一台L26N9彩电，伴音时有时无。
分析检修：当无伴音时，测得主板伴音部分的各点电压，发现U502输入电压为9.1V，偏高（正常时为8V）。根据技改方案将U502换成1.8V三端稳压块，并取消R562，在R563与地之间接一只6.2V的稳压二极管，试机，伴音正常。
例10：一台L32E5300A彩电（MS99机芯），指示灯亮，不开机。
分析检修：通电后测得电源板输出的3.3V电压正常，但无24V电压输出；断开24V负载开机，24V电压正常。由于24V的主要负载是背光驱动板，于是重点检查该电路，没有发现短路地方。拔下背光驱动板上所有灯管排线升级，机器能正常启动，这说明液晶屏内部灯管有 题。拆开液晶屏，发现屏内灯管的连接排线触点与铁壳相碰，进行绝缘处理后开机，故障排除。
