例16：一台L32P21BD彩电（MS48S机芯），黑屏，伴音正常。
分析检修：通电试机，背光亮，测得主板上的上屏电压只有 7V，低于正常值12V；拔掉上屏线后，上屏电压正常，难道逻辑板有短路？检查逻辑板未发现直流短路现象，代换逻辑板后故障依旧，看来故障原因是主板输出的12V上屏电压带负载能力差，这说明主板有问题。
主板上的上屏电压控制电路很简单，12V电压通过U804控制后供给逻辑板。检查U804外围元件，发现电容C822变质，换新后故障排除。后来又检修过多台该机型此类故障，看来该故障应是该机型的通病。
例17：一台LE32C 16彩电（MSJ3机芯），黑屏。

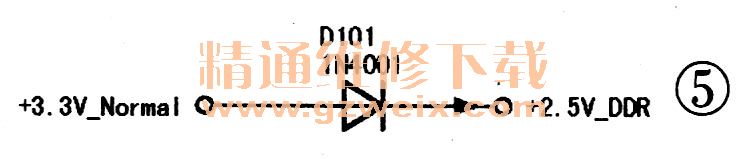

分析检修：通电检查，指示灯由红变绿，表明主芯片U10已工作。测量上屏供电正常，但LVDS信号无输出。测量动态存储器DDR的供电为0V，正常时应为2.5V，显然故障出在供电部分。该供电电路非常简单，＋3.3V Normal电压经二极管D101降压后作为DDR、的供电，如图5所示。实测D101两端压降为3.2V，明显不对。更换D101后，故障排除。
例18：一台L32E09彩电，黑屏。
分析检修：试机，无图像，但声音正常，初步判断上屏线或背光驱动板有故障。重新插好上屏线后故障依旧，怀疑背光驱动板有故障，但代换后仍未排除故障。
再次检修，发现该机的液晶屏为LG屏，想到一个关于乐华LCD32P08A彩电（配LG屏）不定时黑屏（或出现横线）的技改方案，决定先照此方案处理：小心翼翼地拆开液晶屏，将灯管下方所贴的锡箔条全部撕掉，然后装好液晶屏试机，故障排除。
例19：一台L32EO9彩电（MST6M16机芯），灰屏。
分析检修：通电试机，发现屏上刚出现TCL的LOGO画面后就呈灰屏状态。代换主板后，故障依旧，由此判断故障原因是逻辑板或液晶屏（型号为LC320WXE-SBV2）有问题。参照厂家的技改方案，将灯管下面的锡箔纸全部撕掉，试机故障仍未排除。
至此怀疑逻辑板有故障，但代换后仍不能解决问题，看来问题出在屏内部。是不是屏内部电路工作时产生的电磁干扰影响了逻辑板的工作呢？为了进行电磁屏蔽，在后屏后面贴满锡箔纸后试机，故障排除。
例20：一台LCD32K73彩电，开机瞬间，屏闪亮一下，然后无图、无声；黑屏。
分析检修：开机后测得5VSB电压一直正常，且在开机瞬间12V、24V电压也正常，随后12V、24V电压下降为0V。在此过程中，开机信号一直正常，由此怀疑电源电路中的保护电路有问题。
该保护电路如图6所示，试断开电阻RS20开机，一切正常，由此判断该机的过压、过流保护电路误动作。分别断开二极管DS7、DS8、DS10、DS11试机，发现断开DS10后，电路不再保护。检查＋24V过流保护电路，发现电阻RS25阻值已增大，换新后故障排除。
