分析检修：拆机后测量电源板上5V电压只有3.1V左右，12V电压正常，拆下电源板单独通电5V电压恢复正常，在5V输出端接上假负载后灯泡亮，测量5V正常，把电源板上的插件插到驱动板上5V就下跌。怀疑驱动板有短路现象，取下驱动板后发现U1 （AMS11173.3）3.3V稳压块异常烫手，RTD2112液晶驱动芯片温度也很高，检查外围元件也没有查出直接短路或者损坏的元件，于是决定更换驱动板。

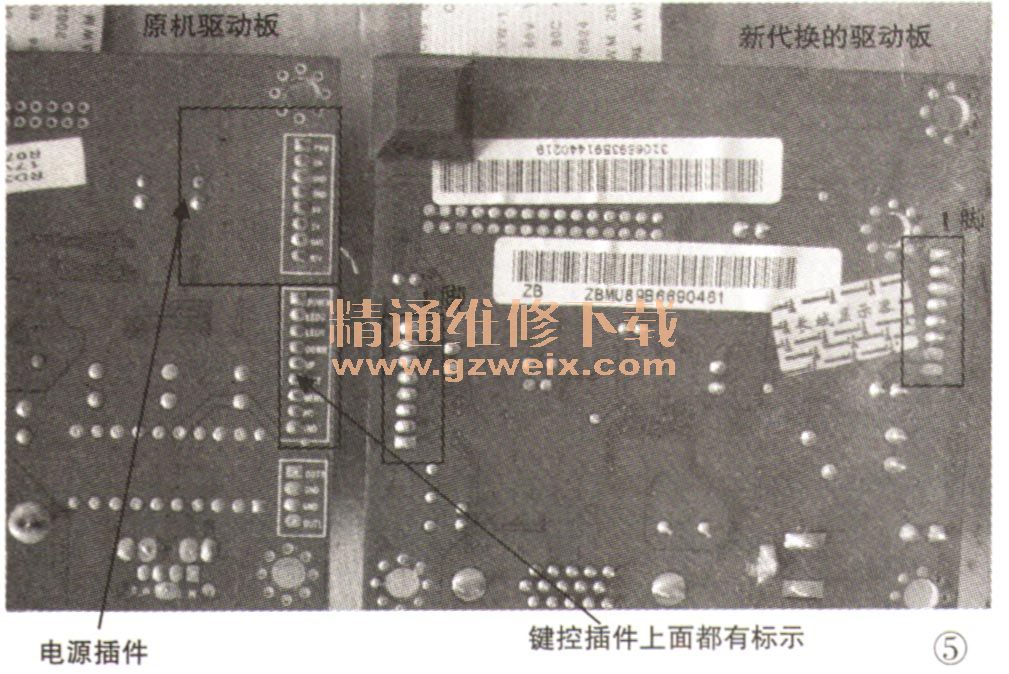

    此机液晶屏型号为MT170EUN01，找了一块尺寸和插件都很接近的长城驱动板（所使用的液晶屏型号为HT170EU01），这两块屏刷新率都是1280×1204，屏线都使用30P 30片插双8位FFC的屏线。改装时只需要把键控插件和电源插件稍作改动即可，原板和新板的插件功能如图5所示。

      首先改驱动板供电插件，新换这块板子插件CN1为电源，①、②脚为12V输入；③脚为EN背光开关；④脚为ADJ亮度控制；⑤、⑥脚为GND地；⑦、⑧脚为5V输入（实际未用），找出对应功能脚后就可把原机电源送到驱动的插件线序跳到对应引脚即可。
    键控插件CN2 ；①脚为POWER；②脚为指示灯红色；③脚为指示灯绿色；④脚为菜单；⑤脚为EXIT；⑥脚为UP；⑦脚为GND，把原机键控板拆掉再一根根对应接入新板的插件上即可。
      改装好后通电试机．显示正常，按键正常就说明成功。需要说明一点，新换的板子是外置12V供电，驱动板上已经把12V转换为5V了，可以使用12V给驱动板供电，但是考虑到12V负载过重问题，还是把原电源板上送给驱动板CN1插件上的①、②脚空置，把原电源板上的5V接到新驱动板上的⑦、⑧脚上，见图5，这样仍使用电源板5V供电。
