中华17英寸正屏,型号CLAA170,板号CPT170EA08S,图像拖尾
来源:本站整理  作者:佚名  2015-05-18 09:42:50

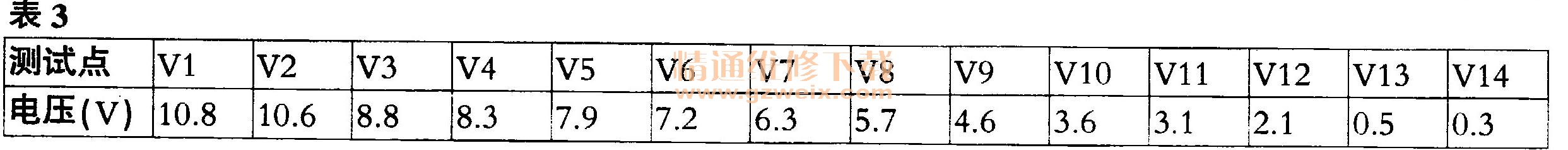

    此屏逻辑板和驱动板做在一起,然后和屏直接用软线压膜。测5V电压正常,VDDD电压3.3V正常,VEEG电压-6.8V正常,VDDA电压12.23V正常,VDDG电压为24.4V,也正常。再查伽马电压,有正常梯变,见表3。表3为该屏对应板号伽马电压实测数据,仅供参考。

    测试点电压,TP 1;24.4V,TP2 :12.23V ,TP4 ;3.3V,TP5:-6.8V。

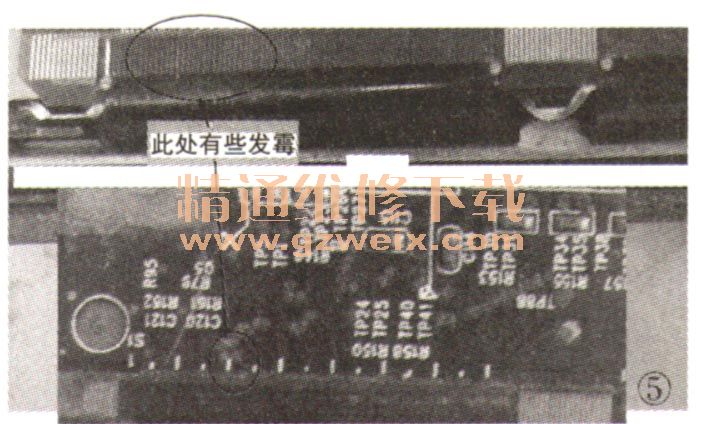

    根据现象,应该是VDDG电压有问题。沿路测量,发现在与屏连接的软线处有一细小裂纹,导致产生较大的接触电阻,使得给屏提供的电压变低,从而出现拖尾(见图5)。由于非液晶屏生产厂商难以真正将此处焊好,最后只得作报废处理。

    总结:1。电脑液晶屏(包括现在的液晶电视)的逻辑板都直接在屏上做成长条形,和以前逻辑版可单独拆却的屏相比维修难度大,维修风险也大,一定要胆大心细,还要在修之前和客户说清楚。
    2.碎屏上拆下的长条形逻辑板要保存好,尽量储备各种屏的板子,这样会给维修带来很大方便。因为直接给这些逻辑版供电,就能测出逻辑版上VGH、VGL、VCC、VDD等各组电压,与待修的屏进行对比测量,对于TCON板无图纸的维修非常必要,可以避免不同万用表测出的电压误差,造成不必要的误判。也可以直接作为料板拆配件用,可以在不知损坏配件型号、参数时直接代换,很是方便。
