17英寸杂液晶彩电背光不亮故障检修
来源:家电维修  作者:佚名  2018-07-14 08:34:07



    一台17英寸杂牌液晶彩电,二次开机后,指示灯由待机红灯转为开机绿灯,但屏不亮。
    上电试机,背光不亮。拆机检查,该机高压板(型号:E200704 INV2L - S01A)上有两个灯管接口CN2、CN3和一个供电插座。测高压板+12V供电正常,背光开/关信号在遥控开/关机时变化明显,判断问题在高压板上。

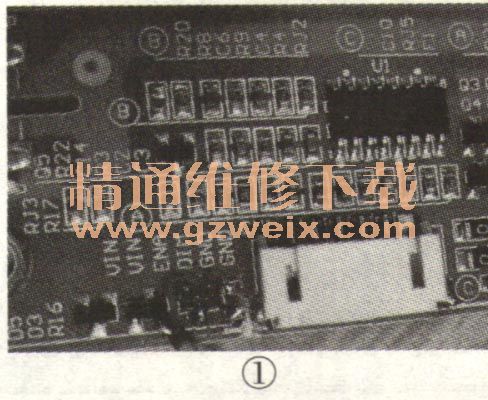

    粗测高压变压器初次级阻值没有明显异常,几只贴片电感无开路现象。对比测CN2、CN3对地阻值,差异较大,但高压变压器输出端的对地阻值相近;对比测检测电路中的复合二极管D3、D4,发现D3两脚短路。焊下D3再测,仍短路,测D3中的两只二极管正常。仔细观察D3外接器件,发现D3的一个引脚焊点与固定CN1的铁片短路,如图1所示。断开短路点后装回D3、R16试机,故障排除。
