一台海信TLM32V66型液晶彩电，开机屏幕不亮。仔细观察，开机瞬间屏幕有极短时间微弱的背光。直接从高频头输入有线信号，按压遥控器数字键切换到TV状态，有节目声音；转换频道，声音跟着变化，表明副电源及CPU基本正常，故障应该在背光部分。
    拆机，测副电源的＋5V及另一路供切换的电压正常，遥控开机后主板上接口的ON/OFF电平跳变正常，PFC能正常升压到近400V，主电源输出也正常，背光管理芯片N803（FAN7313）背光开启使能端⑦脚电压一直正常，但背光推挽输出功率对管V803 （7N50） , V804（7N50）中点电压仅在开机瞬间是正常的200V左右（PFC电压的一半），然后就一路下滑，表明是点灯瞬间保护。拔下六个CCFL插口，测对管中点电压仍旧马上下滑，估计保护跟灯管关系不大；在线测升压变压器T804、T805、T806各绕组阻值完全一致，功率对管CCFLV803、V804无异常，对比测V803、V804的推动电路无异常。测推动变压器T803 AC-1、AC-2两端电压在开机后瞬间只有几伏的跳变异常（47型万用表交流电压档，不能反映正常的脉冲幅度但可供参考），焊开三个升压变压器后再测AC-1、AC-2两端电压则有40V以上而且能保持1s-2s（正常保护），判断为三个升压变压器中有匝间短路的。逐个接回升压变压器，前两个接回正常，最后一个T804接回后电压马上跌落。为防止误判，再焊开T805及T806开机，电压仍极低，表明的确是T804损坏。
    网购回EEL22-H变压器，更换后开机，蓝屏时屏幕亮度明显不均，但图声正常不保护，试机一小时左右突然背光闪烁（此时图声正常），遥控关机片刻后再开机仍旧闪烁，估计是新变压器参数略微有不同。冷机后再开机，惊奇地发现此时背光竟然非常均匀，连续数天试机9h～10h，再没有出现光栅闪烁的现象。

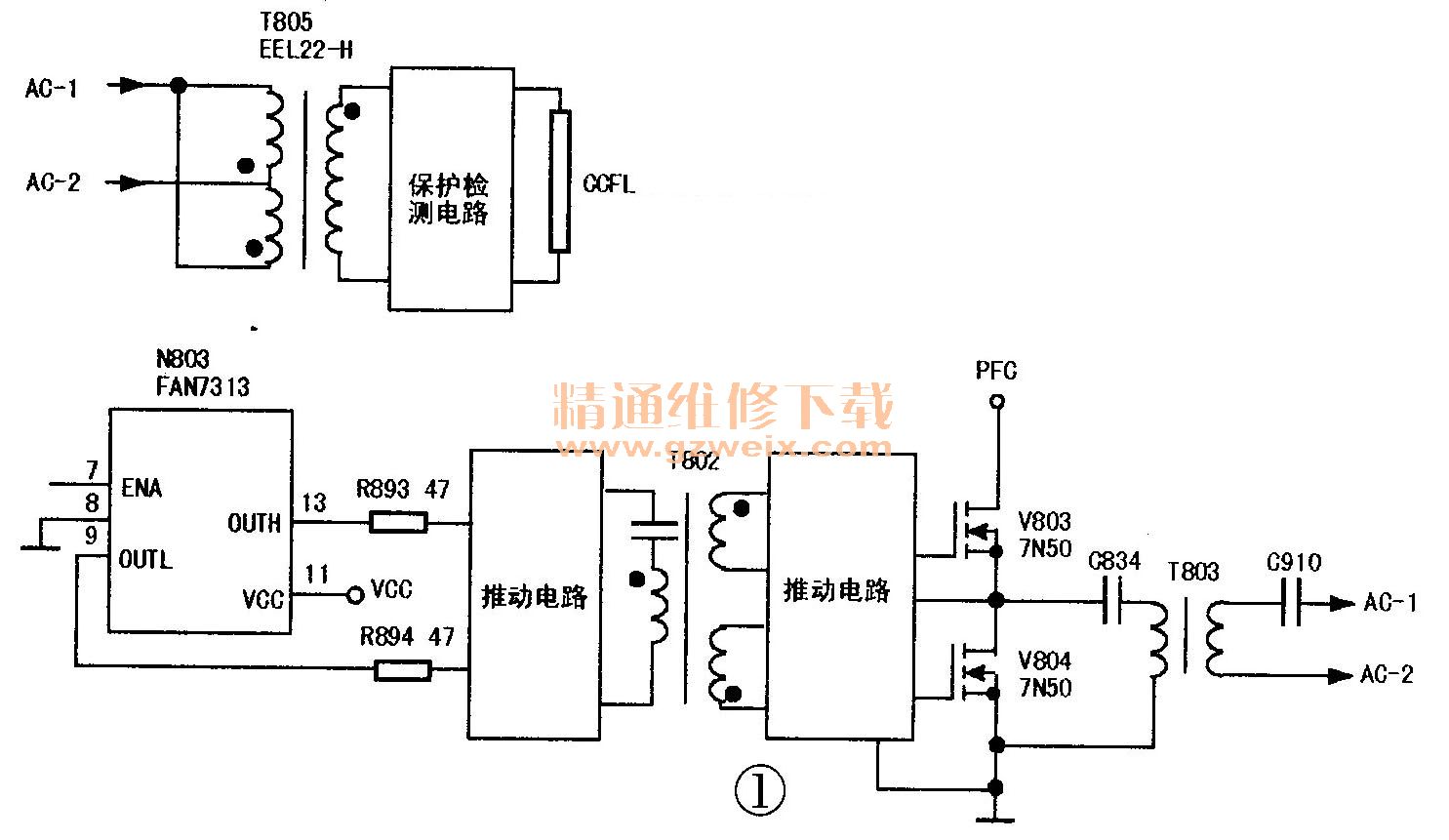

    图1为该机背光电路简易框图，另外两路高压T804、T806完全同T805,所以没有绘出。

    小结：通过上述故障案例我们可以知道，在实际检修背光灯不亮的故障时，对于背光灯升压变压器是否损坏而引起背光不亮的故障，我们不能简单地通过测量绕组间阻值而判定变压器是否损坏，应结合实际电路原理，此时我们可以通过升压变压器代换的方法、开路法进行验证！
