长虹(60Q3T型液晶彩电(ZLM65H-i-1机芯),背光不亮
来源:本站整理  作者:佚名  2019-02-20 09:38:24

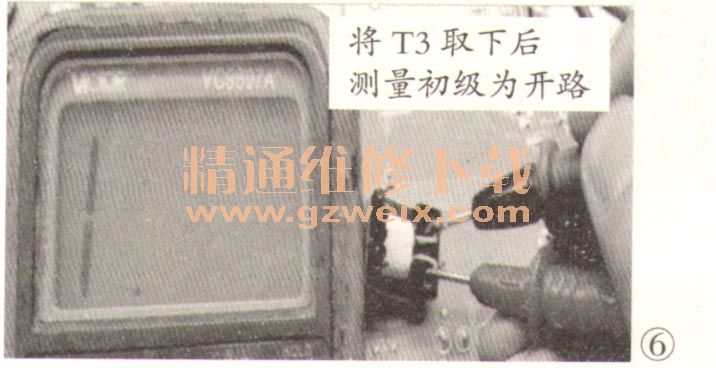

    分析检修:为判断故障部位,首先强制电源板工作,其方法是:把电源板插座CON3①~③脚与13~16脚之间跨接一只4.7kΩ电阻。上电测量背光输出电压(测试点为电容CL15、CL16两端)为0.23V,C两端电压为389V,说明PFC电路正常工作,问题出在背光电压形成电路中:检查Q3、Q2及DL1~DL4,未发现异常。测量ICL 1(背光振荡及保护控制芯片UCC5710)①脚电压为12.2V,正常。代换ICL1无效,转向检查激励电路,发现T3(BCK-16-535T激励放大变压器)的初级线圈开路,如图6所示。将T3换新后试机,故障排队。
