康佳T29661型彩电开机后荧屏放出刺眼蓝光,几秒钟后黑屏
来源:本站整理  作者:佚名  2014-07-14 11:28:03

    一台康佳T29661型彩电,开机后荧屏放出刺眼蓝光,几秒钟后黑屏,电视机前面板上的指示灯由绿变红,电视机保护待机。
    从故障现象看,估计显像管的蓝电子枪对地碰极。将电视机断电,拆开后盖,取下显像管座,检测显像管电子枪引出脚之间的电阻值,④、⑤、12脚通,⑨、⑩、11脚通,其他脚之间不通。参看显像管的电子枪引脚排列图(见图1),说明显像管的电子枪蓝阴极与灯丝短路。再用万用表仔细检测,发现电子枪的蓝阴极11脚与灯丝的⑩脚间有6Ω的阻值,估计电子枪内的⑩、11脚之间有老化后落入的氧化物,决定在⑩、11脚间加高压烧断氧化物。于是,另取一个管座,在其⑩、11脚上各焊一根引出线,将管座装在显像管的电子枪上,拿出我常用来激活彩色显像管电子枪的小黑白电视机,把小黑白电视机主板上的“地”线与彩电管座的⑩脚引出线接牢,黑白机高压包高压帽的引出线不要与彩电管座上的11脚相接(因为高压帽的引出线与11脚相接,相当于高压直接接地,只要接通小黑白机整机的电源,不等高压建立,小黑白电视机就会停机保护)。我用的方法是:先开通小黑白电视机的电源开关,等小黑白电视机有高压输出后,再用绝缘钳夹着高压帽附近,逐渐靠近彩电显像管座11脚的引出线,当11脚引出线头与高压帽间有火花闪亮的“啪”声时,快速将高压帽远离彩电管座11脚的引出线头,然后再将高压帽靠近11脚引出线头,反复几次,直到高压帽靠近11脚引出线头时打火越来越弱,看不到打火的光亮和响声时就可断开小黑白电视机电源,此时用MF-47型万用表的R×10k挡测量彩电电子枪⑩、11脚间的阻值为无穷大,说明⑩、11脚间的氧化物已烧断。装好原机显像管座,通电试机,谁知开机约3min,显像管的荧屏琴放强蓝光,马上保护待机,电视机前面板的指示灯由绿变红,估计电子枪KB阴极又和灯丝短路了。断开电源,取下显像管座,检测显像管电子枪⑩、11脚间电阻约为10Ω,只得再次接好小黑白机电源,在⑩、11脚间加高压电击,但连续几次都是把彩管电子枪内灯丝与KB阴极间的杂质“烧”断了(万用表Rx10k档检测⑩、11脚间的电阻值为无穷大),装上彩电管座试机,工作约5rnin后荧光屏就又放强蓝光,停电检测,彩电显像管电子枪的⑩、⑧脚间又有5Ω~10Ω的电阻值。

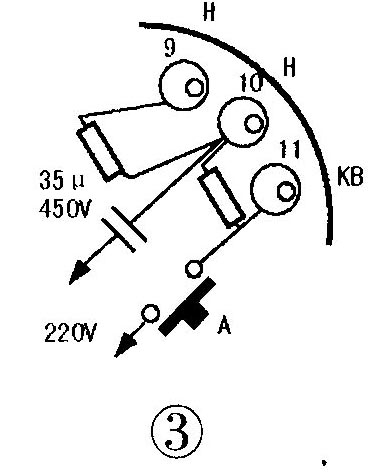

    是不是高压电流太小烧不断电子枪内灯丝与阴极间的杂质呢?是否灯丝⑩脚与KB阴极11脚间杂质形成电阻的功率较大(杂质多,可复位),假想见图2,决定用电容充、放电法试试。因为电容充、放电时只在瞬间电流大,不会有恒定的大电流流过电子枪和灯丝,只要适当选取电容的容量,就可保证显像管电子枪的安全。于是将一个空调用的35μF/400V电容在-220V电源充好电,然后将电容两出线端分别与⑩、11脚相碰(电子枪的管脚用另一管座单独接出),但无效果,再决定用电容充电法试试。按图3接好电路,按下插座上的电源开关,只看见电子枪内火光闪、响了几下。凭多次救活显像管的经验,估计这次电子枪内的杂质电阻完全烧断。断开电源,拆下电容,拿万用表R×10k挡检测⑩、11脚间的电阻值为无穷大。将电视机原管座装回电子枪上,通电试机,光栅恢复正常,图像鲜艳,连续试机3小时仍正常。因有高压电击烧断⑩、11脚间的杂质电阻又复位的问题,生怕电子枪工作不了多少天,⑩、11脚间的杂志电阻又复位,心有余悸,故不敢收费,告知客户使用半年,不出问题再收费。



    后来,用户又来电话,我生怕是电视机的电子枪又碰极了,结果却是要修洗衣机。到用户家修完洗衣机,客户打开电视让我看看效果,电视机的亮度、色彩都好。客户说上次修好后一直没出故障,硬要给修理费,我说离半年时间还差半个月,这是我的保证。客户笑着说,你太认真了,这台电视机你来修之前已有两个师傅来修过,他们都说显像管难以修复,要换新的。你给我修好了,就帮我节约了,硬是把修理费给了我。

关键词:康佳彩电
