一台上菱BCD-180W型无霜冰箱，制冷效果差。用户反映，自从第一次因损坏风扇电机送修后，最近五个月时间连续烧坏三个风扇电机。每次都是修理后的十几天制冷正常，以后制冷效果越来越差，一个半月后就无法使用了。
    故障检修：检查发现压缩机能正常运转，分析是自动化霜系统有故障。打开冷冻室前盖板，发现蒸发器已被冰霜堵满，密不透风，因此造成制冷效果差甚至不制冷。再查风扇电机，扇叶已被霜层牢牢卡住不能转动。接通电源，拨动化霜定时器手动旋钮至化霜位置，化霜加热器开始加热除霜，大约过4分钟左右，定时器内部凸轮机构使触点动作，化霜停止，压缩机启动又开始制冷，但蒸发器上的霜层还未化掉，可见是自动化霜电路有问题。断电后，试着将定时器内驱动电机引出线（PT④脚）拔掉，再拨动定时器手动旋钮至化霜位置，然后通电，这次化霜不受定时器时间限制，冰霜被完全化掉。断电后拆下风扇电机，检查绕组已损坏。由于此前已连续烧坏过三个风扇电机，不能又换个风机就了事，所以对照电路原理图仔细检查，发现上一维修者将化霜定时器换错了，误用802-2型定时器代换该冰箱使用的802-1型定时器。换上正确型号定时器和新风机后，冰箱制冷恢复正常，运行数月故障再未发生。

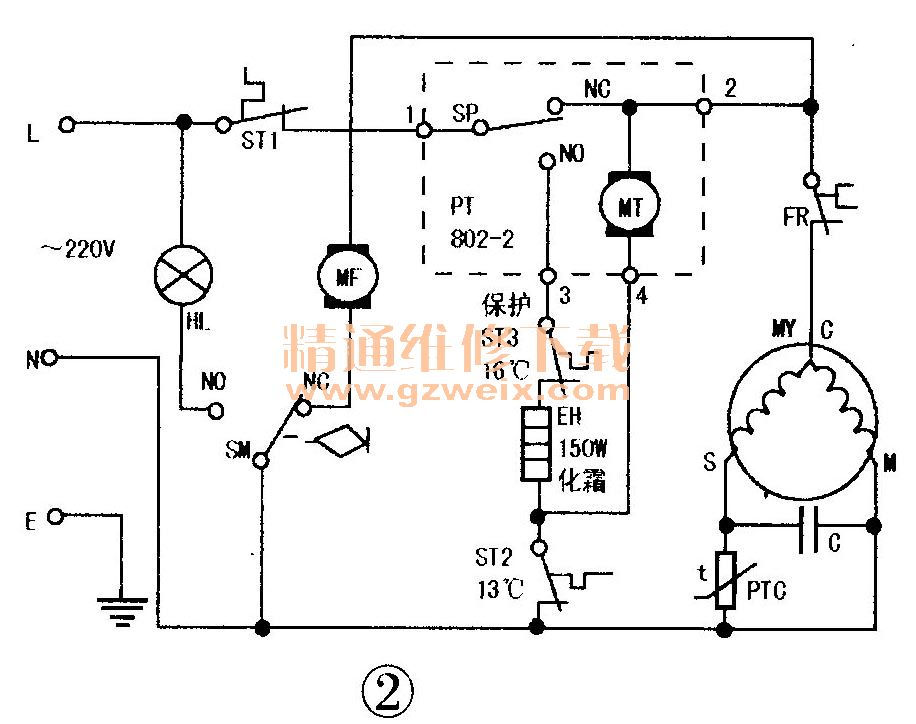

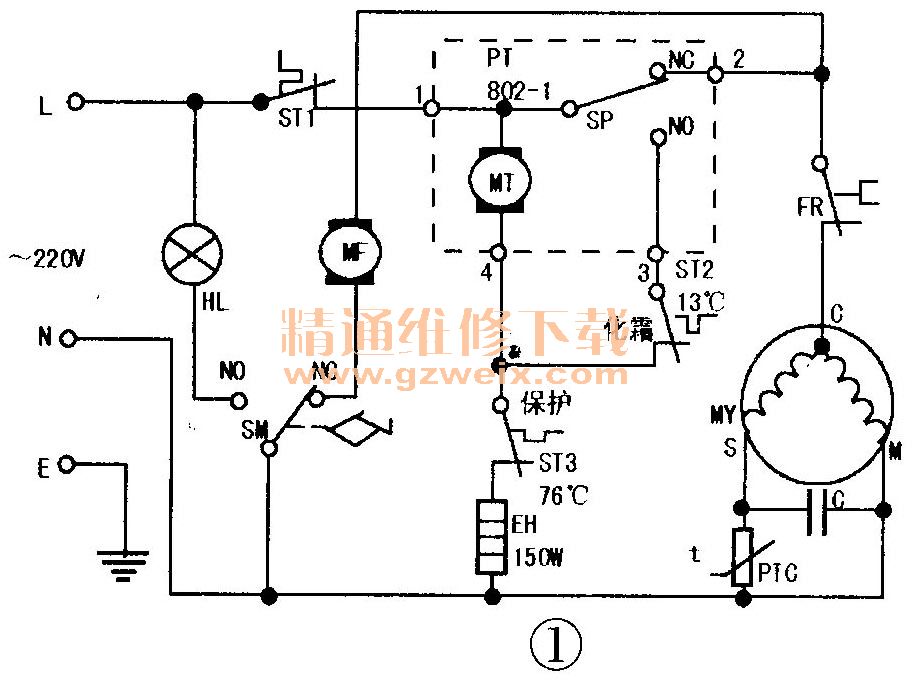

    故障原理分析：1．上菱无霜电冰箱有两种自动化霜电路：一种使用802-1型定时器，电路原理如图1;另一种使用802-2型定时器，电路原理如图2。化霜原理简述如下：（1）图1电路加电后，定时器PT①、②脚接通，220V市电有三个并联用电支路，一是压缩机MY经过载保护器FR得电制冷；二是定时器内驱动电机MT、化霜超温保护器ST3（76℃）内部常闭触点及化霜加热器EH（220V/15OW）分压，因制冷状态下ST3压降为0V（常闭触点阻值为零），EH阻值为320Ω）压降为8.2V～9.6V，故市电基本上加在MT（阻值约7kΩ～8kΩ）两端，约为211.8V～210.4V，所以MT转动计时；三是经门控开关SM使风机MF转动散冷。经过8个小时制冷，MT驱动的凸轮的凸部使定时器触点发生转换，即PT的①、②脚断开，①、③脚接通，此时压缩机MY、风机MF失电停止工作，MT也因化霜温控器ST2（13℃）常闭触点将其短路而停止转动计时，EH则经ST2、ST3得电开始加热化霜。由于MT停止转动，其凸轮的凸部一直保持使①、②脚断开，①、③脚接通，所以化霜时间长短不受定时器限制，只有结霜全部化完并使ST2感测到13℃温度时，ST2触点自动断开，MT短路解除后开始转动，大约经过2-10分钟，凸轮的凸部转过去后，PT触点又切换成①、②接通，①、③断开的初始位置，化霜过程结束，新一轮8小时制冷开始。大约制冷温度下降到8℃左右时，ST2触点自动复位闭合，为下一次化霜做好准备；



   （2）图2电路加电后，定时器PT①、②脚接通，市电有三个并联用电支路，一是FR、MY支路开始制冷；二是MT经化霜温控器ST2得电转动计时；三是风机MF经门控开关SM得电转动。MT经8个小时运转，定时器凸轮控制PT①、②脚断开，压缩机MY、风机MF及驱动电机MT均因失电停止工作。与此同时PTT、③脚接通，EH经ST2、ST3得电加热化霜。这时，MT、FR、MY串联在一起后被ST2常闭触点短路，定时器PT停止计时，当霜层全部化完（不计时间）并使ST2感测到13℃温度时，ST2触点断开，220V市电经ST1、PT的①和③脚，ST3、EH、MT、FR及MY构成回路，由于EH（阻值320Ω）和MY（工作绕组C-M阻值约20Ω）与MT（7kΩ～8kΩ）阻值相比相差甚远，所以MT两端获210～211V电压开始转动，经2～10分钟后，定时器凸轮转过后，①、②脚接通，①、③脚断开，开始新一轮8小时制冷、化霜循环。
    2．对两种定时器进行比较，发现其相同点为采用同型号的驱动电机MT、转换开关SP及凸轮结构，外形相似，都有4个引出脚，①、②脚接通时间为8小时，①、③脚接通时间为2～10分钟（MT驱动情况下），电机MT绕组直流电阻为7～8kΩ；不同点为驱动电机MT内部接线点有区别，802-1型的MT与定时器①脚相连通，802-2型的MT与定时器②脚相连通。
