    一、逻辑板概述
    T-CON板，即我们常说的逻辑板，它的结构框图如图1所示，它又被称为中控板、解压板、解码板，是液晶屏显示视频图像信号的关键部件，英语为Timer-Control（时序控制器），缩写为T-CON。液晶屏驱动电路的供电系统，主要产生四路驱动电路所需的电压，见图1所示。

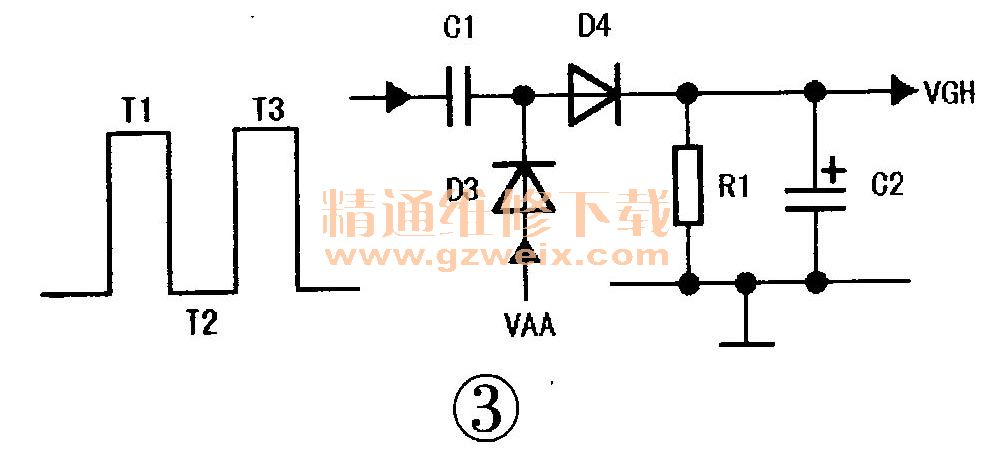

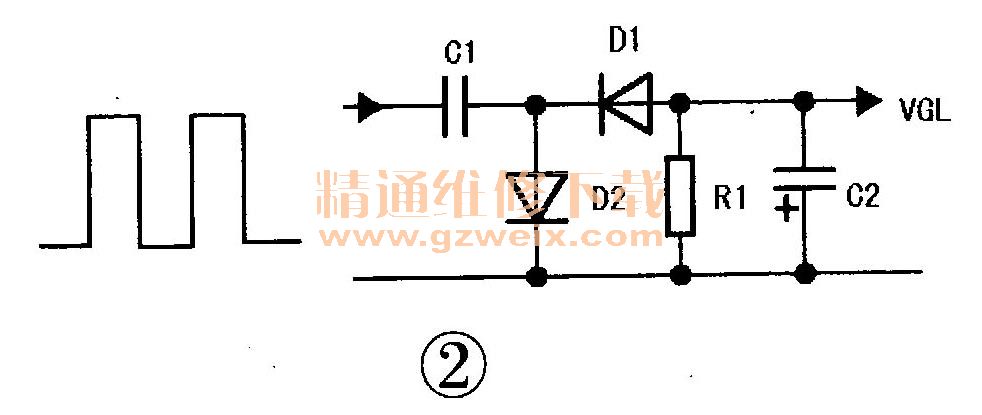

    （1 ）VDD：一般为3.3V，用于逻辑板集成块的供电；（2 ）VGL：屏TFT薄膜开关MOS管的关断电压，一般为一5V、VGL电压产生电路原理图如图2所示；（3）VGH：屏TFT的开通电压，一般为20V～35V、VGH电压产生电路原理图如图3所示；（4）VDA：屏数据驱动电压，一般为14V～20V，由伽马校正电路产生灰阶电压，灰阶电压约有14路不同的阶梯电压；（5）Vcom：屏公共电极电压（伽马校正电压最大值的1/2）。

    不同的屏VGL、VGH电压值不同，它们的产生电路如图4所示（VGL的产生电路为UP1的⑧、⑩、14脚，VGH的产生电路为UP1的11、13、24脚）。以上任一电压出现问题，都会出现不同的图像故障，是故障多发部位。

    逻辑板的工作条件如下：
    （1）从数字板传输过来的LVDS信号（包括：RGB基色信号、行同步信号、场同步信号、使能信号、时钟信号）；
    （2）格式脚，控制电压符号是：SELLVDS或LVDS OPTION、格式控制电压为高、低电平；
    （3）屏供电多为12V或5V，现在屏多数是12V，如是全高清屏全部是12V供电。
    逻辑板的作用：把主板电路送来的LVDS信号转换为供液晶屏显示的栅极驱动信号及源极驱动信号，完成LVDS到MINILVDS的转换输出，同时输出Source/Gate Drive：所需的各种控制时序。具体就是把主板送来的LVDS信号经过转换，产生向“栅极驱动电路”及“源极驱动电路”提供为进一步转换需要的各种控制信号（STV、CKV、STH、CKH、POL）及图像数据信号（RSDS）。
