3. 光缆传输系统的构成

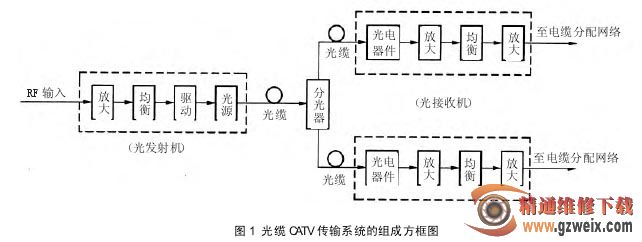

光缆 CATV 传输系统由光发射机、光接收机和光缆组成，其方框图如图 1 所示。

前端合成的多路电视射频信号，通过电缆连接头送入光发射机，光发射机将射频信号送入光源驱动电路放大并驱动光源，把射频信号调制在光载波上成为光调制信号，并经光纤连接器送入光缆。在光接收端，光信号由光分路器和光纤连接器传送到光接收机，光接收机通过光 / 电转换，将光缆传送来的光信号解调还原为原来的射频调制信号，连接上同轴电缆分配网络，把电视信号分配给电视用户。

二、光缆传输系统的调试与维护

1. 光缆传输系统的调试

光缆传输系统所有设备安装、连接好后，方可进行调试。在调试前，除认真阅读各相关设备的说明书外，还需准备与调试工作有关的仪器，如光功率计、光时域反射仪、电视场强仪等。传输系统的调试，需要在光发射机与光接收机之间相互协调下进行。

先测试光发射机输入的高频信号电平是否符合要求，否则应依照产品说明提供的数据进行调整。其次关掉所有正、反向光发射机的电源，在前端用光时域反射仪对每根光纤进行测试，如发现损耗太大，需对该光纤重新熔接或更换。然后取下光发射机输出口的活动接头，在输出口接入光功率计，打开电源，检查光发射机输出功率是否正常。如正常，把光纤与光发射机重新连接好。

在光接收机的输入光纤处测试光信号的输入功率，检测是否符合要求，正常后复原。反向光传输系统的调试与上述步骤相同。

上述工作结束后，还需调整光接收机输出高频电视射频信号的电平和斜率。各部分都正常后，记下相应数据，可开通传输系统。

2. 光缆传输系统的维护

在光缆传输系统中，要经常定期检查光发射机的电压、电流、温度、电视射频信号、电平和输出光功率以及光接收机的输入光功率和输出电平。对于架空光缆线路要经常检查电杆是否牢靠，拉线、吊线的锈蚀情况，光缆有无明显下垂，光缆外层及预留光缆和保护套管是否破损等。对于地埋和室内光缆是否被老鼠咬断。

由光缆传输部分造成的常见故障有信号中断、误码率增多、载噪比下降等。出现故障后，可先用备用端机替换来确定是否端机出现故障。如还未查明故障，可用备用光纤替换。

如正常说明传输光纤出现了故障。光纤部分的故障主要是连接头连接不良，光纤断线等。一般可通过光时域反射仪的测试来找出故障。

每次修复故障后，应做好记录存档。
