简介液晶彩电驱动电路采用全桥结构的逆变电路(二)
来源:本站整理  作者:佚名  2012-09-06 09:38:44

(3)OZ960 引脚功能,如表 1 所示。



( 1) 驱动控制电路

驱动控制电路由 U901(OZ960)及其外围元器件组成。



由开关电源产生的 VDD电压(一般为5 V) 经 R904 限流,加到 OZ960 的供电端⑤脚,为 OZ960 提供工作时所需电压。



当需要点亮液晶彩电时,微控制器输出的 ON/OFF 信号为高电平,经 R903,使加到 OZ960 的⑧脚电压为高电平 (大于1.5 V 的电压为高电平)。



OZ960 在⑤脚得到供电,同时③脚得到高电平信号后,内部振荡电路开始工作,其振荡频率由 OZ96017、18脚外接的定时电阻 R908 和定时电容 C912 大小决定。振荡电路工作后,产生振荡脉冲,加到内部零电压切换移相控制电路和驱动电路,经过变换整形后,从 OZ96019、20、12、11脚输出PWM 脉冲,去全桥驱动电路。



( 2) 全桥驱动电路

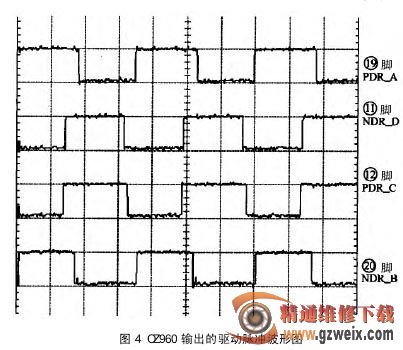

全桥驱动电路用于产生符合要求的交流高压,驱动 CCFL(冷阴极荧光灯)工作。驱动电路由 Q904、Q905、Q906、Q907、T901 等组成。这是一个具有零电压切换的全桥电路结构,Vcc(一般为 12 V)电压加到 Q904、Q906 的源极 ,Q905、Q907的源极接地,在 OZ960 输出的驱动脉冲(其波形如图 4 所示)控制下,Q904、Q907 同时导通,且 Q904、Q907 导通时,Q905、Q906 截止,也就是说,Q904、Q907 与 Q905、Q906是交替导通的,输出对称的开关管驱动脉冲,经由 C915、C916、C917、C918、升压变压器 T901 以及背光灯管组成的谐振槽路,产生近似正弦波的电压和电流,点亮背光灯管。



( 3) 亮度调节电路

OZ960 的14脚是亮度控制端,当需要调整亮度时,由微控制器产 生 的 亮 度 控 制 电 压 ADJ 经R906、R907 分压,加到 OZ960 的14脚,经内部电路处理后,通过控制 OZ960 输出的驱动脉冲占空比,从而达到亮度控制的目的。
