该型电热开水器贮水量大，自动化程度高，使用方便。整机电路由电子程序控制器控制。主加热电路采用三相380V市电供电。加热迅速控温准确。自动进水并有临时补水功能以保证开水充足供应。

　　工作原理
　　

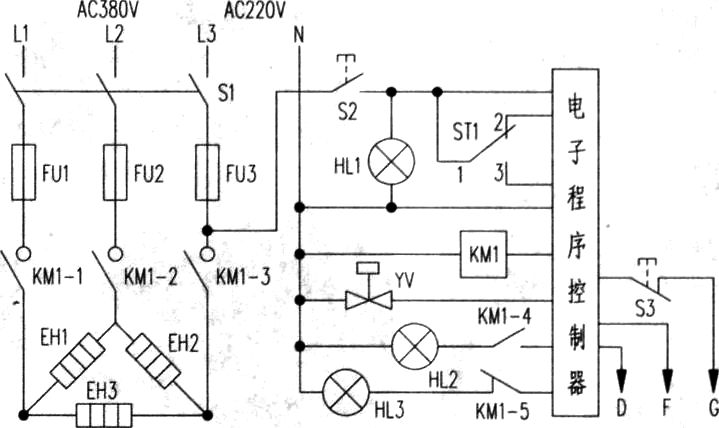

　　其电路原理如附图所示。当水源、电源正常时，接通水、电源后。电热开水器进人待命状态。

　　此时闭合电源总开关S1，三相380V经熔断器FU1、FU2、FU3加至交流接触器电源侧。同时从FU3下端引出一路220V接至控制电路。闭合控制电路电源开关S2，电源指示灯HL1亮，则电子程序控制器按设定程序开始工作。首先接通电磁阀YV电源，YV动作吸合，打开进水阀，自来水自动注入煮水箱。当煮水箱水位上升与水位探针D（低水位）、G（高水位）、F（公共端）接触时。电子程序控制器动作。断开电磁阀YV电源。电磁阀失电，关闭进水。同时接通交流接触器KM1电源。KM1受电吸合。其常开主接点KM1-1、KM1—2、KM1—3闭合接通。电加热管EH1、EH2、EH3受电发热对水箱内水加热。常开辅助接点KM1-4接通，加热指示灯HL2（红）亮。当水烧开达到温控器动作值（100℃）时，温控器ST1动作。常闭接点（1）、（2）断开。常开接点（1）、（3）接通；电子程序控制器自动进入下一程序：断开交流接触器KMl电源。KMl失电。主常开接点KM1—1、KM1一2、KM1—3断开。

　　EH1～EH3停止加热。辅助接点切换、常开接点KM1-4断开加热指示灯HL2灭。常闭接点KM1-5闭合。保温指示灯HL3（绿）亮。自动进入保温工作状态。

　　另外。在高水位探针中串接一常闭按钮开关S3。当水箱内开水被取用而使水位下降。

　　但又未降至水位下限时。如果想临时补水。可按一下补水按钮S3。在断开S3同时。电子程序控制器复位。接通电磁阀自动补水，并重复上述程序将水烧开。保证供应充足的开水。

　　注意：该电热开水器电路图中。电源总开关和熔断器安装在电热开水器外部。为保证安全和使用方便应选择具有漏电保护功能的空气开关，安装在便于操作的开水器附近。
