一台王牌SHC1827型养生壶按键操作正常，但就是不加热。
    拆机检查，发现该机通过6脚光祸控制与加热丝串联的双向可控硅的状态，如图1所示。

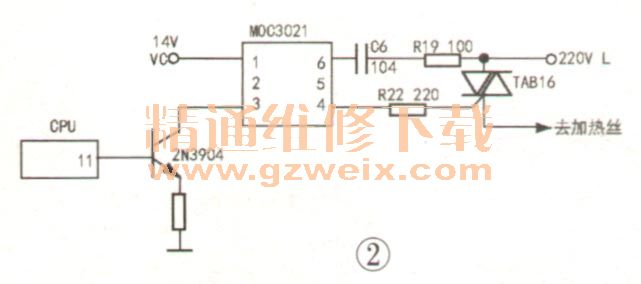

    首先检查双向可控硅，其3个引脚间的电阻均为无穷大，判断可控硅已损坏。更换同型号TAB 16可控硅后故障依旧。上电，测得可控硅控制端触发电压为0V，怀疑光祸损坏。因在线测量不易判断，于是拆下光祸，在①、③脚间加上5V电压，测得④、⑥脚的阻值为60kΩ；断开5V再测，阻值变为无穷大，判定光祸正常。检查光祸外围元件，发现电阻R22 （2208）开路，换新后故障排除。相关电路如图2所示。

    本机所用光祸MOC3021由摩托罗拉公司生产，常用作大功率可控硅的光电隔离触发器，采用过零触发方式。
