一、电路结构和工作原理

澳柯玛 WQP4-5 型洗碗机整机电路工作原理如图1 所示。

该机设置预洗、清洗、中洗、强洗 4 种方式，洗涤时可选其中一种。根据需要操作加热选择开关 S2。置于热档，漂洗程序处于加热状态；置于冷档，漂洗程序不加热。关好洗碗机柜门，门控开关 SQ、微动开关 SM 闭合，洗碗机处于待机状态。按下电源开关 S1，220 V 市电电源经 85℃限温温控器 ST3、Sl、熔断器 FU 加至电源变压器 T 降压，经整流、稳压、滤波电路产生直流电压，为微处理器供电。接通电源后，洗碗机受微处理器控制，自动进入洗涤程序。

首先是自动进水，低水位开关 SLl 触点 COM3→NC3→COMl→NCl 闭合，220 V 市电电源加至进水电磁阀 YV，阀门打开水由进水口进入洗碗机洗涤桶。当水位达到设定高度时，常闭触点断开，进水电磁阀 YV 因断电而停止进水。同时高水位开关 SL2 触点 COM2→NC2闭合，接通洗涤泵电路，清洗电机 M1 运转对洗涤水进行加压。发热器 EH开始对洗涤水进行加热，喷臂旋转喷射水流洗涤餐具。洗碗机洗涤程序结束后，排水电机 M2 把洗涤水排出机外，并利用余热干燥餐具。

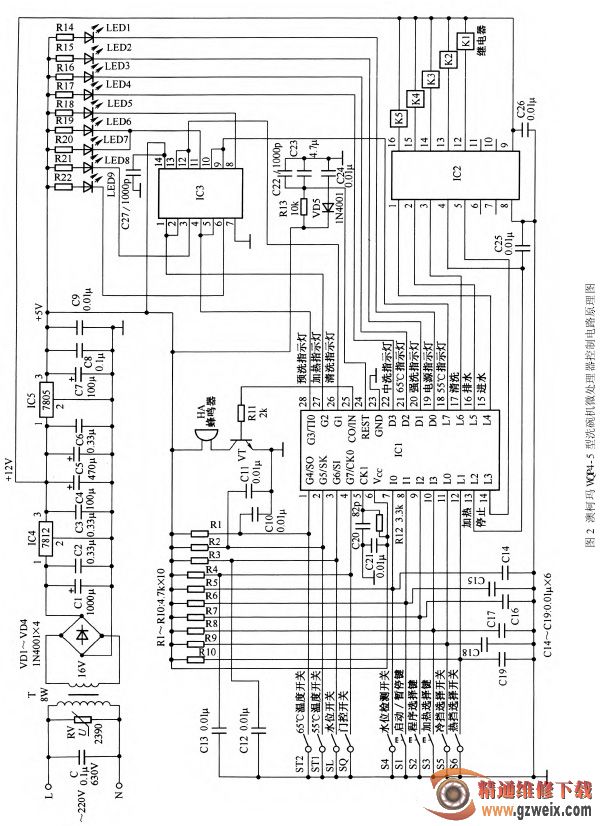

澳柯玛 WQP4-5 型洗碗机微处理器控制电路原理如图 2 所示。

（1）220 V 市电电源加至电源变压器 T 的初级，降压后由次级输出16 V 交流电压。该电压经整流器 VDl～VD4 桥式整流、电容 C1 和 C2 滤波后，产生直流电压，再经三端稳压集成电路 IC4稳压，产生 12 V 直流电压，供功率驱动集成电路IC2 及控制继电器 K1～K5 用电。同时，该直流电压再经三端稳压集成电路IC5 稳压，产生 5 V 直流电压，作为微处理器 ICl、IC3及蜂鸣器 HA 的工作电源。

在输入电源两端并联高频滤波电容 C 和压敏电阻 RV。高频滤波电容 C 能滤除交流电网杂波信号，防止干扰微处理器工作；压敏电阻 RV 能防止过电压和雷电窜入电路，起过压保护作用。
