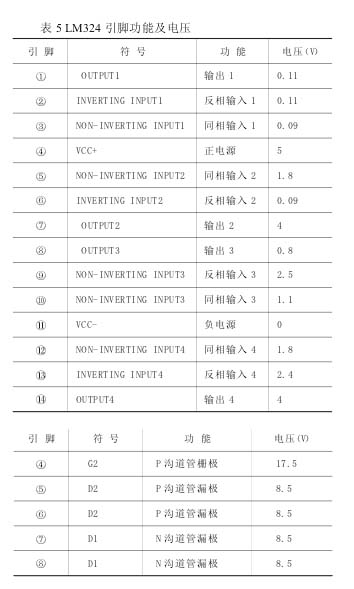

(2) LM324引脚功能及电压(见表5)

5.FDS8958A(U2～U9)双 MOSFET

FDS8958A 内置有一个 N 沟道 MOSFET 和一个 P 沟道 MOSFET(MOS 场效应管)，与输出变压器组成桥式功率推挽，驱动 CCFL 灯管。

(1)FDS8958A 内部框图(见图 8)

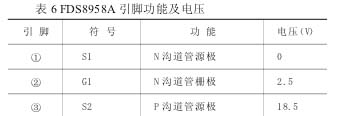

(2) FDS8958A 引脚功能及电压(见表6)

二、背光板的维修方法

1.需要准备的工具示波器、能测量频率和电容容量的数字万用表。2. 维修机架的准备找一块灯管完好的奇美 76 cm（30 英寸）旧液晶显示屏，再找一块配液晶显示屏的电源板，在电源板插座 P802 上的 5 V-Stand by 和 VCC-On 之间并接一只 20 kΩ 电阻，并将 VCC-On 引出一条线连接至背光板插座 CN2 的12脚，作为背光控制信号，同时将电源板上的 24 V 电源(实际输出 20 V)连接至背光板插座 CNl 上，电源板接通电源，8 组灯管即能点亮。维修68 cm（27 英寸）背光板时，只需将 7 组灯管接在背光板上，余下的一组不接。

3. 常见故障检修方法

( 1) 不点灯，炸 3 A保险 F1～F4 中的一个4 个 3 A 的保险串联在 8 个双 MOSFET 组成的功率推挽电路上，其中 F1 串联在 U4 和 U5 上，F2 串联在U2 和 U3 上，F3 串联在 U6 和 U7 上，F4 串联在 U8 和 U9上。一般来讲，哪个保险熔断，肯定与其所串联的双MOSFET 击穿短路有关。更换短路的双 MOSFET 后，都能解决问题。

( 2) 不点灯，3 A保险完好3 A 保险完好，说明与其串联的双 MOSFET 没有发生短路现象，故障应集中在背光控制 IC(OZ960)及其外围电路上。

首先应检查 OZ960 的供电，如果供电正常，应检查其基准电压 REF 脚有无 2.5 V 电压输出，振荡电路有无三角波的振荡信号，OZ960 的 4 个输出脚电压是否正常，有无激励信号输出。

一般情况下，不点灯现象与双 MOSFET 和变压器组成的功率推挽输出电路没有直接的联系，因为背光板上有 8 个推挽输出，不可能同时损坏，只要有一组正常，OZ960 有激励脉冲输出的话，灯管都能亮一下然后保护。
