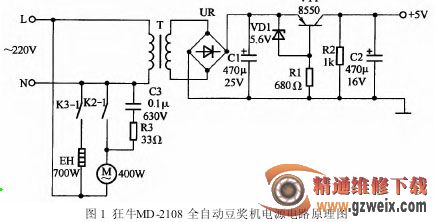

狂牛MD-2108全自动豆浆机电源电路原理如图1所示。接通电源，220 V交流电源送至电源变压器T，降压后，经整流器 UR 整流，电容 C1、C2滤波，再经由调整管VTl，电阻R1、R2，稳压二极管VDl组成的串联稳压电路，得到5V直流电压向主电路和驱动电路供电。

根据故障现象分析，该故障多是电源电路不良所致。接通电源，测量电容 C2两端电压为 0 V(正常值为 5 V)，再测量电容 C1 两端电压为 7.5 V(正常)。由此可见，无 5 V 电压是串联稳压电路相关元器件损坏引起的。断电，检查 VDl、VTl、R1、R2、C2 等元件时，发现调整管VTl 的 e 极和 c 极断路，说明 VTl 击穿。更换 VTl(8550)后，接通电源，测量 C2 两端电压为 5 V，正常。通电后，豆浆机工作正常，故障排除。
