浅议卓越A- 300型食物搅拌机原理
来源:本站整理  作者:佚名  2012-08-04 10:10:35

一、电路结构和工作原理

该机使用电压 AC220 V,电机功率 300 W,最高转速 22000 r/min,额定连续工作时间 l min,最大容量1500 mL,碾磨量 150 g。



该机的机座端部装有联锁开关,将碾磨盒或搅拌杯装入机座上,逆时针方向旋转与机座扣紧,联锁开关受压闭合,电机通电运转。如果旋转不到位,即使通电电机也不会运转,起到安全联锁作用。

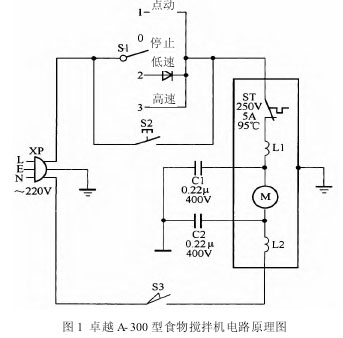

卓越 A-300 型食物搅拌机电路原理如图 1 所示。XP 是电源插头,Sl 是调速/停止开关,S2 是清洗开关,S3 是安全联锁开关,M 是串激电机,Ll、L2 是电机定子绕组,ST 是过热温控器。(1)接通电源,将杯体逆转扣紧到位,S3 受压闭合。将 Sl 转到“1”点动档;(2)M运转数秒钟,手一离开旋钮自动倒回“0”停止档;(3)(自动关机)。将 Sl 转到“2”低速档;(4)220 V 市电经二极管 VD 半波整流供电,M 低速运转。再将 S1 转到“3”高速档;(5)220 V 市电全电压供电,M 高速运转,驱动刀具加工食物。



当使用搅拌机超过额定时间时,电机过热,安装在定子绕组 Ll 面上的温控器 ST 自动断开电源,强制搅拌机停止工作,保护电机不被烧坏。冷却后,ST 自动闭合接通电源,恢复正常使用。碾磨或搅拌食物完毕,加入适量清水,按一下自动复位按钮 S2,M 高速运转4~5 s,即可自动清洗杯体。



由灭弧电容 C1、C2 与电机 M 组成π型火花干扰消除电路。它的作用是:吸收 M 运转时产生的电火花,防止干扰家中的视听电器。
