分析与检修：根据故障现象分析，多是电机 M 绕组烧坏所致。拆下电机，用万用表 R×l kΩ档测量 L1、L2 直流电阻值，均为 12Ω，正常。拆下转子，测量整流器相邻整流片(共 12 片)之间电阻值在 2.8～3.2 Ω，与正常电阻值 4.5 Ω 偏差很大。说明转子各绕组都击穿短路，需重新绕制绕组。

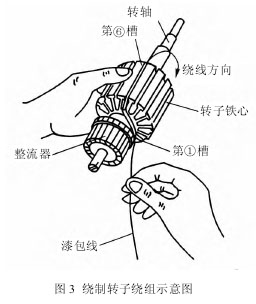

首先小心地冲出转子各线槽中的酚醛楔子并保管好，再将各线槽的废漆包线清理干净。然后选用φ0.21 mm 高强度漆包线进行绕线。每线槽绕制 105匝，共绕 12 组。绕制转子绕组示意如图 3 所示。绕线时将转子的整流器面向自己，任选一片整流片做基准，逆时针方向数三槽为第①槽，然后将漆包线嵌入第⑥槽，顺时针方向绕入第①槽，记做⑥→①。绕满 105 匝后，将第 1 个绕组末端漆包线绕轴一周后，缠入第二片整流片的小钩内。再在⑦→②槽内绕第 2 个绕组。依此类推：⑧→③、⑨→④、⑩→⑤、11→⑥、12→⑦、①→⑧、②→⑨、③→⑩、④→11、⑤→12。最后将第 12 个绕组末端漆包线缠入第 1 个绕组整流片小钩内，并将各钩片压牢线头。将酚醛楔子插入原线槽压牢绕组。插入时千万不要损伤绕组，以免造成短路。若空隙太小难插入，可先用薄木板压实绕组后再插。最后测量相邻整流片的电阻值。若为 4.5Ω左右，则说明转子各绕组绕制成功。经干燥、浸漆、烘干处理后，通电试机，故障排除。
