分析电磁炉线圈盘的特点
来源:本站整理  作者:佚名  2012-08-10 08:55:57

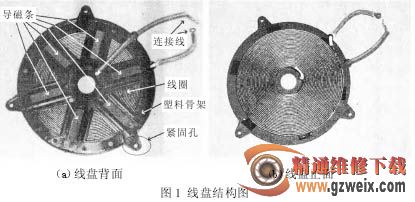

电磁炉线圈盘外形如图 1 所示。整个塑料骨架由耐高温、阻燃的塑料经添加导磁的铁氧粉末材料后,注塑成型,导磁条由高频铁氧体磁条制成,并放置在骨架背面的特定位置内,组成线圈盘背部的磁路系统,消除线圈盘背部磁场对其他电路的影响。正面采用多股漆包线绞并后,平绕在骨架上,最后用耐温达 180℃的阻燃绝缘树脂黏合制成。



在电磁炉中,线圈盘常常被当作电感器来对待(实际上就是一个电感),要求其 Q 值(电感的品质因数)高,高频损耗要小,正面的磁力线分布均匀,线圈匝间绝缘强度高,能承受一定的电流强度。
