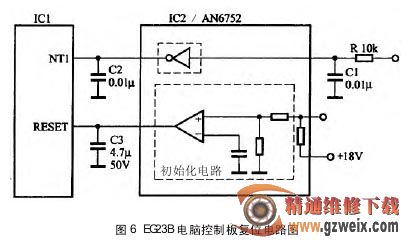

上例故障是由于稳压二极管 W1 开路导致的(经分析最大可能是由于剧烈震动所致)。按习惯检查电源进线 220 V 电压，实测为 218 V，基本正常，再测变压器输出 20 V 和 3 V 次级交流电压，测整流、滤波后的稳压电压分别为 +18 V、+5 V 和-20 V 均为正常。只能怀疑该控制板的复位电路了，电路如图 6 所示。

从图 6 中可知，+18 V 电压经运放的有关引脚加到 IC2（AN6752）内部运放的同相输入端，从运放的输出端输出高电平经有关引脚输出。从图 6 中还可看出，由于 IC2 的有关引脚与 ICl 的有关引脚之间接有对地电容 C3，在电源电压刚得电时，IC2 的有关引脚输出的高电平对 C3 进行充电，只有当充电至高电平有效后，复位才结束，微处理器进入工作状态，测ICl（RESET）复位电压正常，这说明 ICl 已损坏。只有更换 ICl 微处理器才会正常工作。可 由 于ICl 在出厂前厂家 已 把 ICl 的型号用 刀 片 刮去，无法代换。后经努力寻找，找到了 一 台 已报 废 的 EG23B微波炉，拆下微处理器 ICl 后，重新更换，故障排除。
