图解（9）
高压变压器的实物外形见图 12 所示。使用万用表检测高压变压器时，为了安全操作，主要是通过开路检测其绕组间的阻值来判断性能的好坏。
③高压电容和高压二极管
高压电容和高压二极管也是微波发射装置的辅助器件，高压电容接在高压变压器的次极高压绕组，主要起滤波的作用；高压二极管主要是起到整流的作用。
图解（10）

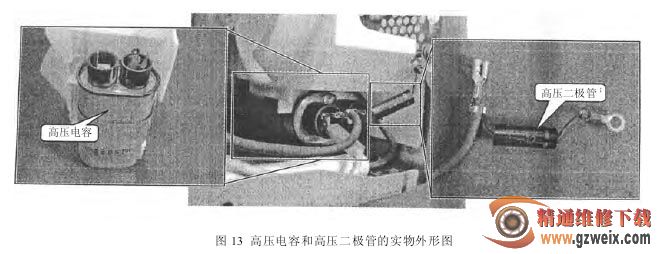

高压电容和高压二极管的实物外形见图 13 所示。
使用万用表检测高压电容时，主要是检测其充、放电是否正常；使用万用表检测高压二极管时，主要是通过检测其正、反向阻值来进行判断。
( 3) 转盘电机
微波炉的转盘电机主要是用来带动转盘转动，是食物托盘转动力的主要来源，使炉腔内的食物在加热时不停地旋转，进而使食物在微波过程中受热均匀。
图解（11）

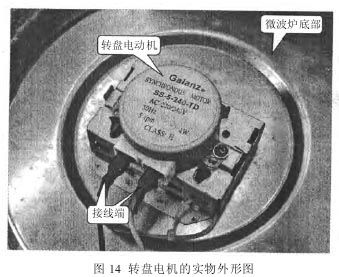

转盘电机的实物外形见图 14 所示。
使用万用表检测转盘电机时，主要是通过对其工作条件(工作电压)和电阻值的测量来判别转盘电机
是否工作良好。
( 4) 烧烤装置
烧烤装置主要是由供电传输线、支架和石英管等构成的，其中石英管是实现烧烤功 能 的 主 要 部件，它在执行烧烤工作时，会产生高温高热，从而对食物进行加热、烧烤。
图解（12）

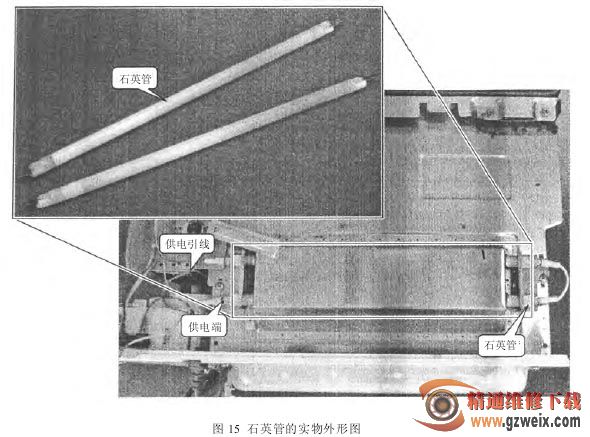

石英管的实物外形 见 图 15所示。
对于烧烤装置的检测，主要检测其供电电压和石英管的性能是否良好。
( 5) 微电脑
控制装置
微波炉电脑控制装置是以微处理器为核心的自动控制、自动检测和自动保护的一种控制电路。
