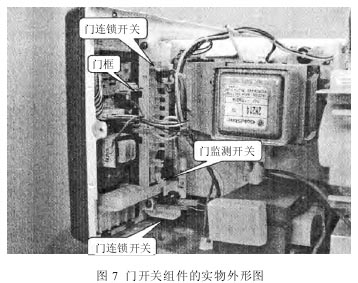

⑤门开关组件的实物外形图,见图 7 所示。
图解(5)
风扇电机的实物外形见图 8 所示。
使用万用表检测风扇电机时,主要是通过检测风扇电机在断电情况下,两引脚间阻值是否正常的方法来进行判断。
⑥照明灯
微波炉的照明灯主要用于为微波炉提供亮度,当照明灯出现损坏时,不会对微波炉的工作造成阻碍,微波炉仍可以正常工作。
图解(6)

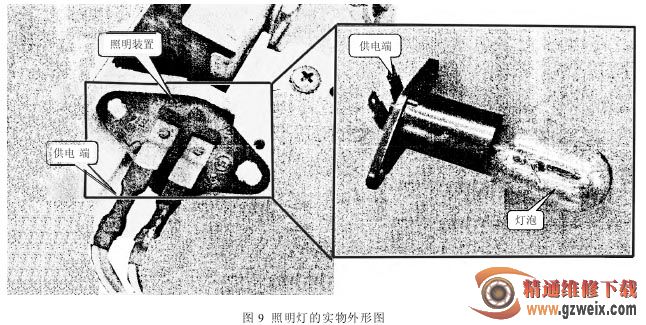

照明灯的实物外形见图 9 所示。
使用万用表检测照明灯时,主要是通过开路检测其阻值是否正常来进行判断。
( 2) 发射装置
微波炉的发射装置,主要是用来向微波炉内发射微波,对炉腔内的食物进行加热。
图解(7)

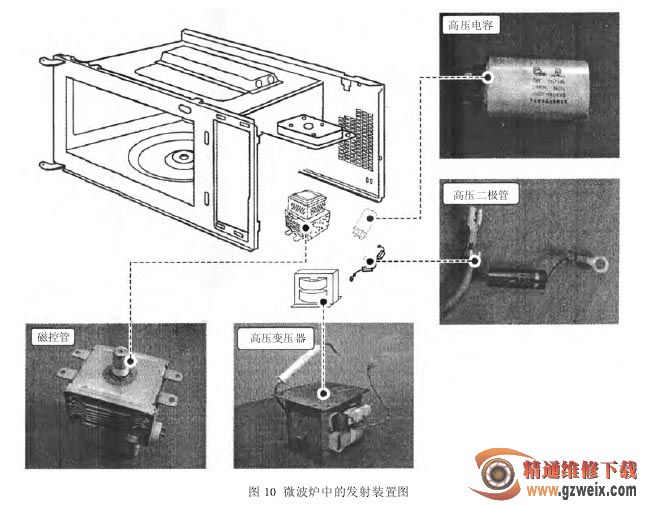

微波炉中的发射装置见图 10 所示。
发射装置主要是由磁控管、高压变压器、高压电容和高压二极管等构成的。
①磁控管
磁控管是微波发射装置的主要器件,它属于真空器件,在微波炉中主要用来产生和发射微波信号,利用微波信号的能量加热食物。
图解(8)
磁控管的实物外形见图 11 所示。
使用万用表检测磁控管时,主要是通过开路检测其阻值的方法来判断磁控管的性能是否良好。
②高压变压器
高压变压器是微波发射装置的辅助器件,也称作高压稳定变压器,在微波炉中主要用来为磁控管提供高压电压和灯丝电压。
