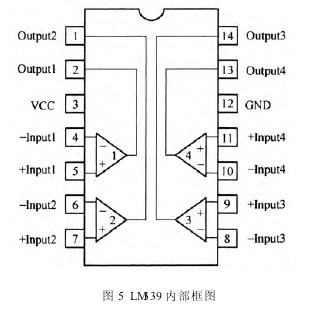

( 1) LM339内部框图(见图 5)

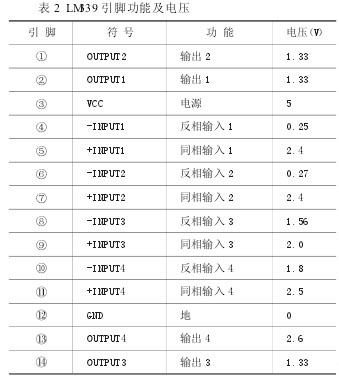

( 2) LM339 引脚功能及电压(见表 2)

3. LM393( U11／U14) 双电压比较器

U1l／U14 双电压比较器用来对输出变压器 T1～T4 电流取样信号的电压进行比较，①、⑦脚两个运放输出电平均连接到 OZ960 的⑨脚(FB 输入)，作为对输出变压器 T1～T4 电流的监测和保护。

(1)LM393 内部框图(见图 6)

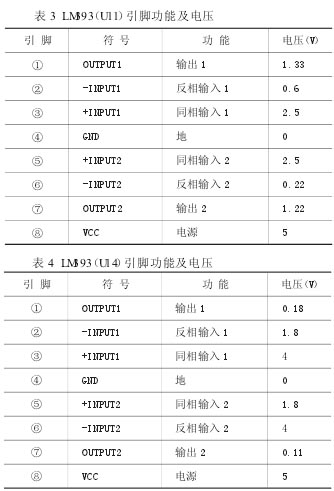

(2)LM393（U11）引脚功能及电压(见表 3)

(3)LM393（U14）引脚功能及电压(见表 4)

4．LM324 ( U15)四运算放大器

该 LM324 主要用来对背光控制信号和亮度调节 PWM 信号进行电平转换。

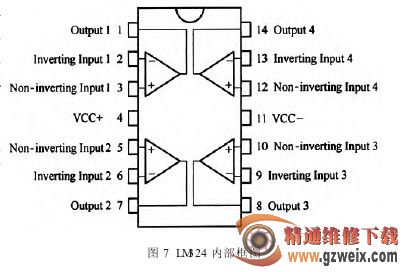

(1)LM324 内部框图(见图 7)。
