②带有阻尼二极管的 N 型 IGBT 管的电路符号是在上述符号的 c、e 极间添画一只二极管符号即可，二极管的负端接 c 极，正端接 e 极，如图 7 所示。常见的IGBT 管的管脚排列顺序与常见的大功率三极管一致，即管脚朝下，标注面向自己，从左到右依此是门极(G)、集电极(c)、发射极(e)。

说明：由于电磁炉中使用的 IGBT 管多为 N 型 IGBT管，除特殊说明外均指 N 型 IGBT 管。

( 3) I GBT 管好坏的检测

IGBT 管的好坏可用指针万用表的 R×l kΩ 档来检测，或用数字万用表的“ ”档来测量 PN 结正向压降进行判断。检测前先将 IGBT 管三只引脚短路放电，避免影响检测的准确度；然后用指针万用表的两枝表笔正反测 G、e 两极及 G、c 两极的电阻，对于正常的IGBT 管，上述所测值均为无穷大；最后用指针万用表的红笔接 c 极，黑笔接 e 极，若所测值在 3.5 kΩ 左右，则所测管为含阻尼二极管的 IGBT 管，若所测值在50 kΩ 左右，则所测 IGBT 管内不含阻尼二极管。对于数字万用表，正常情况下，IGBT 管的 e、c 极间正向压降约为 0.5 V。

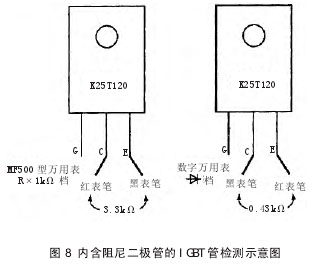

综上所述，内含阻尼二极管的 IGBT 管检测示意图如图 8 所示。表笔连接除图中所示外，其他连接检测的读数均为无穷大。

如果测得 IGBT 管三个引脚间电阻均很小，则说明该管已击穿损坏；若测得 IGBT 管三个引脚间电阻均为无穷大，说明该管已开路损坏。实际维修中，IGBT 管多为击穿损坏。

提示：正常的 IGBT 管，G、e 两极与 G、c 两极间的正、反向电阻均为无穷大；内含阻尼二极管的 IGBT 管正常时，e、c 极间均有 4 kΩ 正向电阻。

（4）1GBT管放大能力的初略判断在检测 IGBT 管的放大能力之前，应先将 IGBT 管三个引脚短路放电；然后将指针万用表置于 R×l kΩ档，用红表笔接 IGBT 管 e 极，黑表笔接管子 c 极，此时万用表指针不偏转，即阻值为无穷大；接着用黑表笔碰触一下 c 极后，再将黑表笔接管子 c 极，测 c、e极间电阻，这时万用表指针偏转，即 c、e 极间电阻值由无穷大减小到某一值。上述现象说明 IGBT 管具有一定的放大能力，所测得的阻值越小，IGBT 管的放大能力越强。

值得注意的是：部分 IGBT 管，如 K25T120、GT40T101等，按上述方法用指针万用表 R×l kΩ 档所测阻值均为无穷大，因此不能判断管子的放大能力。这时换用R×l0 kΩ 档检测判断即可。例如：K25T120 型 IGBT管，使用 MF500 型万用表 R×l0 kΩ 档，红表笔接 e极，黑表笔接 c 极时，阻值为无穷大；若这时用手指同时接触一下黑表笔与 G 极，阻值立即降至 110 kΩ；若用黑表笔触一下 G 极，再次测得 c、e 极间正向电阻已降为 16 kΩ 左右。

提示：由于 IGBT 管 G 极内部电路具有电容特性，能够储存一定量的电荷，因此每次检测 IGBT 管时，都应先短路三极，以防引起误判。

综上所述，IGBT 管放大能力的初略判断方法类似于三极管放大倍数的判断，其判断示意图如图 9 所示。另外，通过上述方法可以快速判断出特殊外形的 IGBT管的 c、e 极，剩下一脚便为 G极。

（5）I GBT管的常见型号及主要参数IGBT 管作为一种高电压、大电流的功率器件，一直被广泛地用于工业控制领域，如用在汽车点火器、UPS 电源、三相电机变频器、电焊机的开关电源中作为开关管或功率输出管。

目前，用于电磁炉的 IGBT 管主要由 FAIRCHILD(美国仙童)、INFINEON(德国英飞凌)、TOSHIBA(日本东芝)等几家国外公司生产，各公司对 IGBT 管的型号命名不尽相同，但大致有以下规律：

①管子型号前半部分数字表示该管的最大工作电流值，如：G40××××、20N××××就分别表示其最大工作电流为 40 A、20 A。

②管子型号后半部分数字则表示该管的最高耐压值，如：G×××l50××、××Nl20×××就分别表示最高耐压值为 1.5 kV、1.2 kV。
