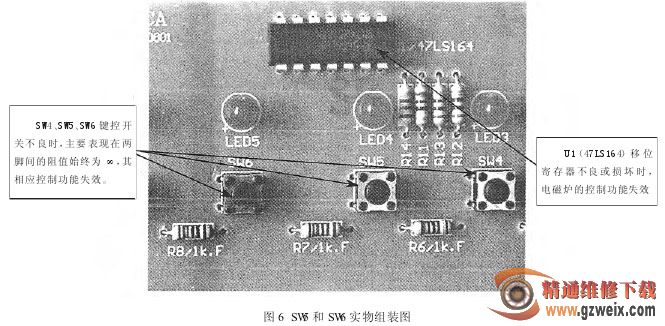

经检查，最终是“SW5”和“SW6”控制键损坏，将其更换后，故障被排除，如图 6 所示。

小结：在图 6 中，SW5 和 SW6 等触发开关，在长时间使用后，因污垢等原因，易使其内部的触点氧化，从而造成接触电阻增大。因此，检修时，只要是导通阻值不顺畅，就应更换。

4. 立邦 ECl 9LE 电磁炉，电源指示灯亮，但不加热检查与分析：根据检修经验，当有电源指示灯点亮，不加热的故障出现时，应重点检查主板电路中的功率较大的电阻元件和晶体管元器件。经检查，发现是 Q3击穿损坏，如图 7 所示。

小结：在图 7 中，Q3 与 Q4 组成互补式方波信号激励输出电路，用于驱动 IGBT 管工作在开关状态，其电路原理如图 3 所示。
