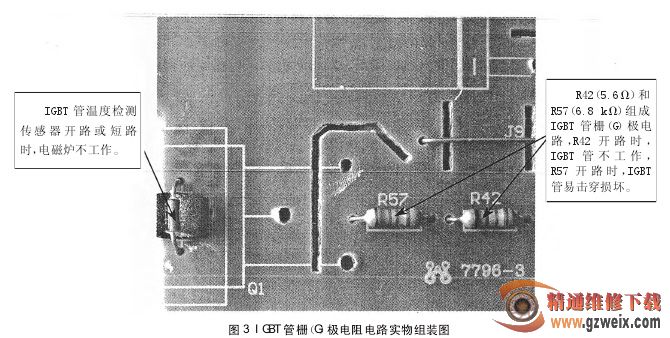

IGBT 管栅（G）极电阻电路实物图，如图 3 所示。

经检查，发现是 R42 开路。将其更换后，故障被排除。

小结：在图 3 中，R42 与 R57 组成 IGBT 管栅(G)偏置输入电路。

2. 立邦 ECl 9LE电磁炉，有 +5 V 电源，但呈现“死机”状态

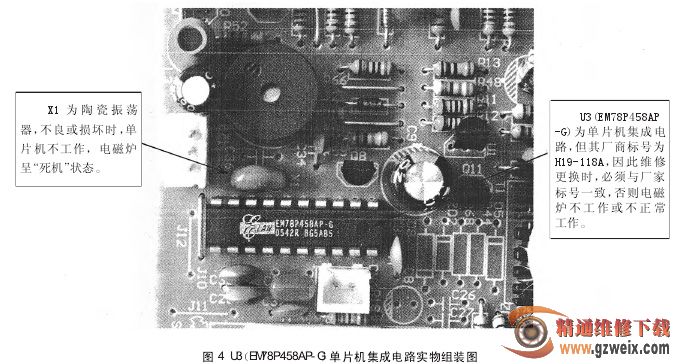

检查与分析：根据检修经验，首先检查 U3(H19—118A)单片机集成电路的 +5 V 供电压及复位电压，发现均正常，但检查 U317、18脚无电压，试将其外接的 Xl振荡器更换后，故障被排除，如图 4 所示。

小结：在图 4 中，U3(H19--118A)为单片机集成电路，是整机中的核心器件，但维修时，要注意标称型号。

3. 立邦 ECl 9LE电磁炉，有 +5 V电源，但控制功能部分失效

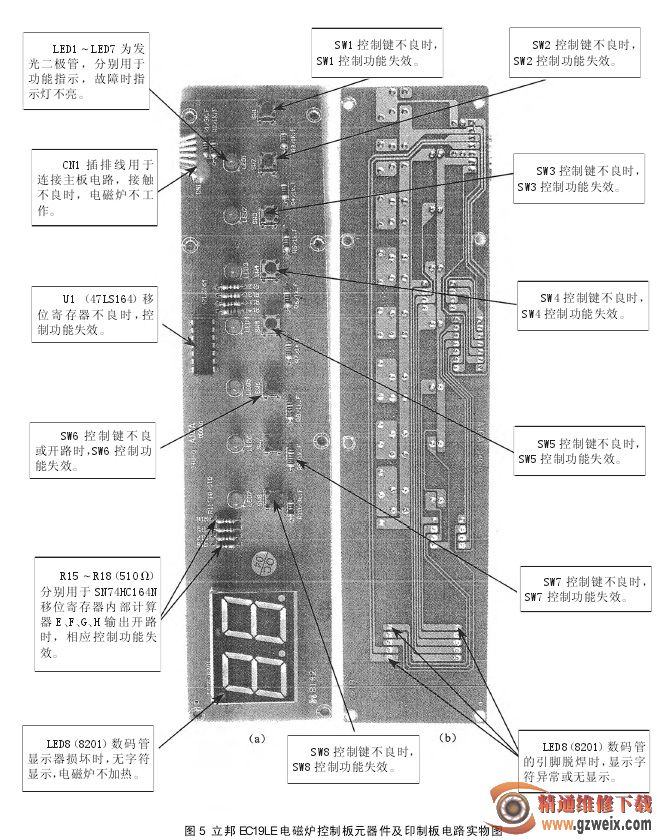

检查与分析：首先检查 +5 V 电源，发现正常，再检查控制板电路的供电电压，发现也正常，但有部分控制功能失效。因此，这时应重点检查控制板电路。控制板

电路元器件组装如图 5(a)所示。其印制板电路如图 5(b)所示。
