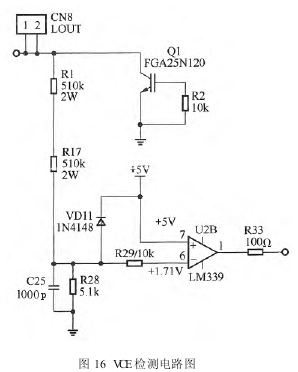

VCE 检测电路,如图 16 所示。

( 2) VCE 检测电路的故障

在进行电磁炉 VCE 检测电路的故障检修时，首先在确认 IGBT 管正常的情况下，用万用表检测 +5 V 电源是否正常。若 +5 V 电源不正常，按 +5 V 电源故障处理。若 +5 V 电源正常，则检测 LM339 的⑥、⑦、①脚电压是否正常。若 LM339 的⑥、⑦脚电压不正常，可采用“替换法”检查 LM339；若 LM339 的⑥脚电压不正常，应对 R1、R17、R28、R29、VDll、C25 进行检查，并更换有问题的元器件。若 LM339 的①脚电压正常，而 MCU 的③脚电压不正常，可用“替换法”检查电阻 R33；若 MCU 的③脚电压正常，则用“替换法”检查 MCU。

10. 浪涌电压监测电路

( 1) 浪涌电压监测电路的结构

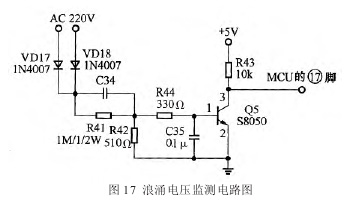

浪涌电压监测电路如图 17 所示。在图 17 中，当正弦波电源电压处于正、负半周时，由 VDl7、VDl8 和整流桥内部两交流输入端对地的两个二极管组成的桥式整流电路产生脉动直流电压。当电源突然有浪涌电压输入时，此电压通过 R41、C34 耦合，再经过 R42 分压、R44限流以及 C35 滤波后，控制 Q5 的基极。

Q5 的基极为高电平时，Q5 饱和导通，MCU17脚的电压通过 Q5 至地，PWM 信号停止输出而本机停止工作。当浪涌脉冲过后，Q5 的基极为低电平，Q5 截止，MCU 再重新发出加热指令。

( 2) 浪涌电压监测电路的故障

在进行浪涌电压监测电路的故障检修时，首先用万用表测量交流电源输入端是否有 220 V 的交流电压。若 220 V 的交流电压正常，可用万用表测量检测+5 V 电源是否正常。若 +5 V 电源不正常，可按 +5 V电源故障处理；若 +5 V 电源正常，可检查 Q5 的基极是否为低电平，检测 Q5 的集电极电压是否正常。若 Q5 的基极为高电平，Q5 的集电极电压不正常，则应对 VDl7、VDl8、C34、C35、R41、R44、R42、Q5、R43 进行检查。更换有问题的元器件。若 Q5 的基极为低电平，Q5 的集电极电压正常，则应用“替换法”检查 MCU。

11. 锅底温度监测电路

( 1) 锅底温度监测电路的结构

电磁炉锅底温度监测电路如图 18 所示。加热锅具底部的热量透过微晶玻璃板传至紧贴玻璃板底的负温度系数热敏电阻，该电阻阻值的变化间接反映了加热锅具的温度变化。

热敏电阻 RT 与分压点的电压变化反映了热敏电阻阻值的变化，即加热锅具的温度变化。MCU 的⑦脚通过监测该电压的变化，发出相应的动作指令。在执行定温功能时，控制加热指令，使加热的物体温度维持在指定范围内。当锅具温度高于 270℃时，立即停止加热并报知信息。当锅具空烧时，立即停止加热并报知信息。当热敏电阻开路或短路时，发出不启动指令，并报知相关的信息。

( 2) 锅底温度监测电路的故障

在进行电磁炉锅底温度监测电路的故障检修时，首先用万用表检测 +5 V 电源是否正常。若 +5 V 电源不正常，按+5V电源故障处理：若+5V电源正常，则检测热敏电阻是否正常。
