高宝牌DXW -62A型电子双门消毒柜具有人工低温臭氧消毒和自动高温消毒功能，社会上有一定拥有量，现已到维修期。下面对该型消毒柜的工作原理及故障检修方法作一简要介绍。

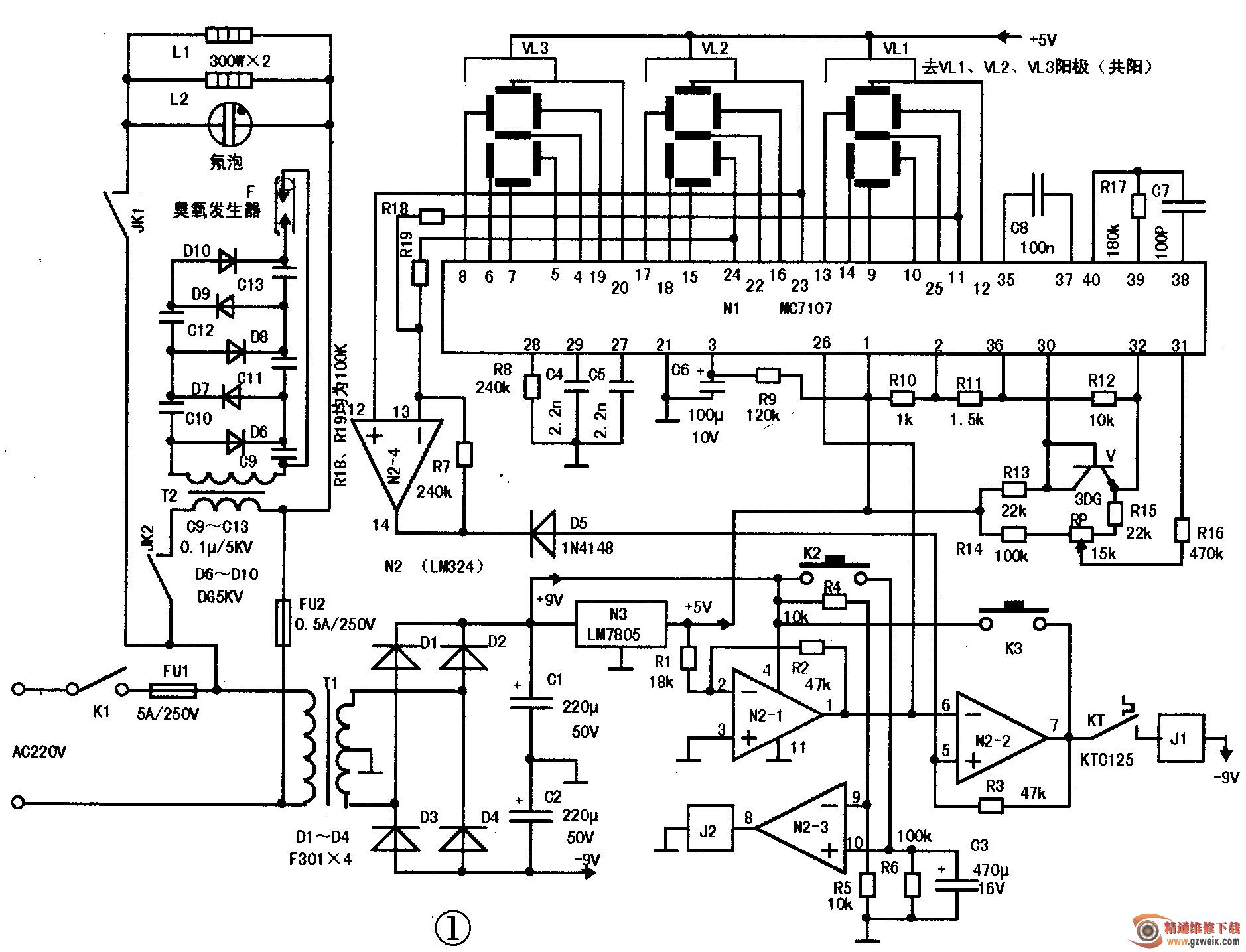

    该型消毒柜主要由电源电路、温度检测与显示电路、臭氧消毒电路、加热电路及保护电路等组成。整机电路如图1所示，图中元件编号为笔者所注。

    当插上电源插头按下电源开关K1后，AC220V市电经变压器T1降压成2X9V，再由二极管D1-D4全波整流，C1,C2滤波后，得到士9V电压。其中＋9V电压的一路作为运算放大器N2 （LM324）和继电器J2工作电源，另一路经三端稳压器LM7805稳压后得到＋5V电压，作为单片机N1（MC7107）和数码管工作电源。-9V电压作为继电器J1工作电源。

    当再按下自复位式加热消毒开关K3时，9V电源经温度控制器KT（注：当加热消毒柜内温度低于124℃时，KT处于闭合导通状态），使继电器J1工作线圈得电吸合（继电器工作线圈工作电压为18V)，常开触点JK1闭合，石英加热管（300W x 2）通电加热，且加热指示灯（氖泡）点亮。当柜内温度低于124℃时，因运算放大器N2中的第4单元（N2-4）的正相输人端（即N2的12脚）电平高于反相输人端（即N2的13脚）电平，故输出端（即N2的14脚）输出高电平→D5截止→N2中的第2单元（N2-2）的正相输人端（即N2的⑤脚）为高电平（开始时是9V电压经R3送至⑤脚的）→N2-2的正相输人端电平高于反相输人端（即N2的⑥脚）电平。输出端（即N2的⑦脚）维持高电平（此时K3已复位断开）→加热电路继续加热。

    电阻R13-R15、可调电阻RP.,温度敏感二极管V（由一只3DG12型三极管c,b极相连，再将c,e极接人电路，V具有负温度系数热敏电阻特性，固定在加热消毒柜内的外壁上）构成的测温电桥，将温度信息送人单片机N1的30、31脚，经内部的A/D转换电路，将表示温度的模拟电压信号转化为数字信号。并由N1外接的数码管VL1-VL3（共阳极型）显示当时柜内的温度。当加热消毒柜内温度上升至最高值124℃时，作为显示数码管笔画的电压信号此时变为温度控制信号（此时不再显示温度值），即N1的11脚、24脚输出高电平，23脚输出低电平。显然，此时N2-4的正相输人端（即N2的12脚）电平低于反相输人端（即N2的13脚）电平，故输出端（即N2的14脚）输出低电平→D5导通→N2中的第2单元（N2-2）的正相输人端（即N2的⑤脚）为低电平→N2-2的正相输人端电平低于反相输人端（即N2的⑥脚）电平→输出端（即N2的⑦脚）为低电平（-5V ）→继电器J1工作线圈失电（相当于工作线圈电压由18V降为4V)、常开触点JK1断开→加热电路停止加热，高温消毒过程结束。

    在高温消毒过程中，若温度控制电路出现故障而失灵，致使温度升至125℃时，过热温度控制器KT触点将断开，使继电器工作线圈失电，常闭触点JK1断开，切断加热电路电源。

若不想采用高温消毒，也可利用臭氧消毒，只需按一下自复位低温消毒开关K2。此时，9V电压加至N2-3的正相输人端（即N2的⑩脚），并对电容C3充电，由于正相输人端电压高于反相输人端（即N2的⑨脚），故输出端（即N2的⑧脚）输出高电平，于是继电器J2得电，常开触点JK2闭合，AC220V市电经变压器T2升压、D6-D10,C9-C13进行4倍压整流后，产生近万伏直流高压送人臭氧发生器F，产生出的臭氧用以对餐具上的病毒和细菌进行杀灭。在消毒过程中，C3上储存的电荷将通过电阻R6放电，大约经过1 min-2min , N2-3的正相输人端电平将低于反相输人端电平(4.5V)，于是，输出端变为低电平，继电器J2工作线圈失电，常开触点JK2断开，切断T2的交流供电，臭氧消毒过程结束。
