一、电脑控制板概述

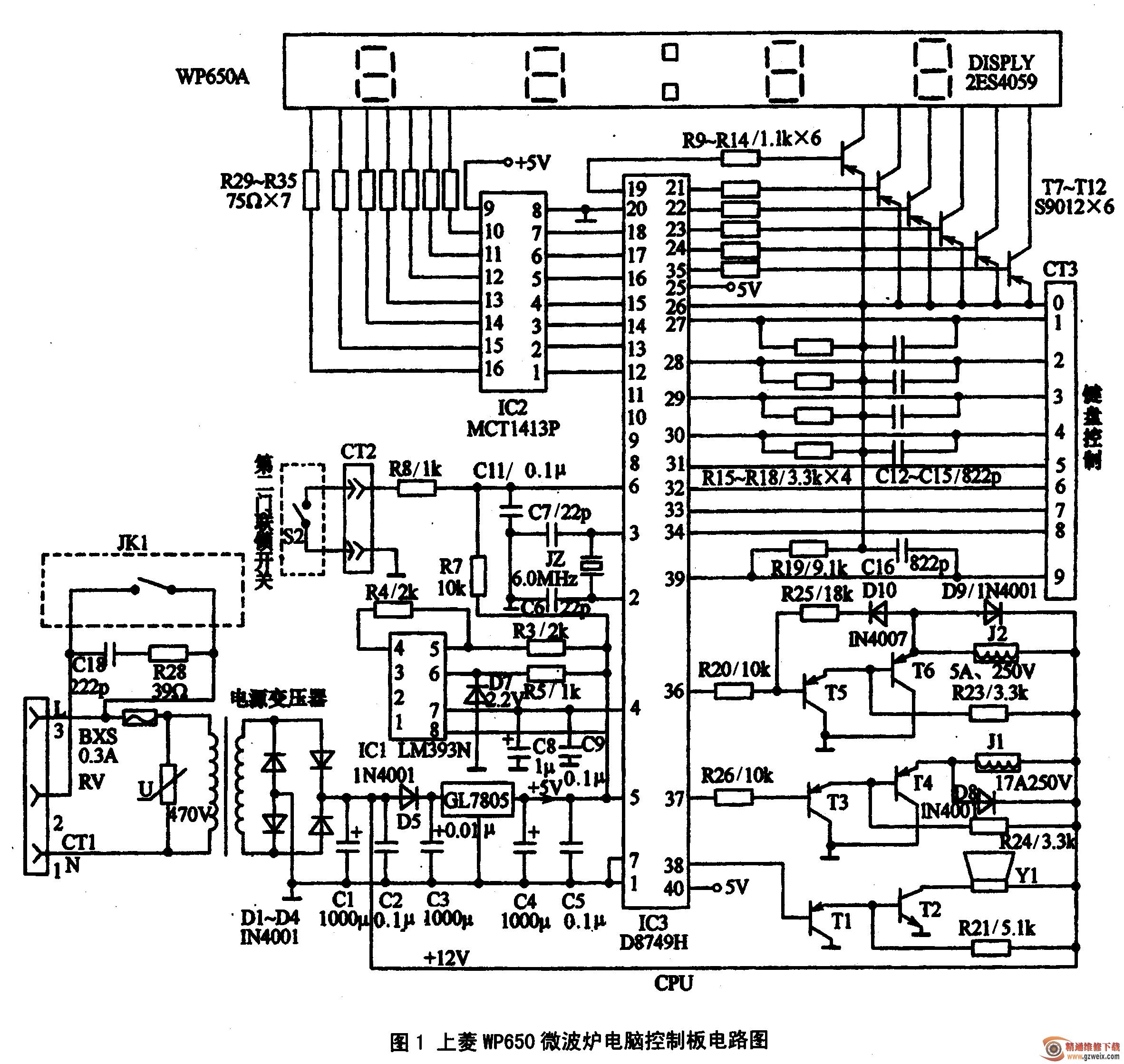

    图1是上菱WP650微波炉电脑控制板电路图。D8749H (CPU)是电脑控制板及整机控制中心，负责炉门状态检测、用户指令接收，并将两种检测结果按程序处理后，确定蜂鸣器、显示屏、继电器的工作。反相驱动器MC1413负责显示信号的放大。复位集成电路LM393N与C8, C9配合，将+5 V延迟几微秒后，提供给CPU作为复位电压。继电器J1,J2及所接的T3-T6负责炉灯／风扇／转盘、微波系统工作控制。T1,T2为蜂鸣器控制管。电源变压器、Dl-D4,Cl,GL7805等组成电源电路，将220 V变换为+12 V,+5 V直流电压，作为继电器、CPU的工作电压。

    二、主要控制功能及信号走向

    (1)炉门打门状态：因门第二联锁开关S2断开，CPU的⑥脚由+5 V电压通过R7提供高电压，CPU据此判断炉门处于打开状态，拒绝检测“启动”指令，并使⑤脚为高电压，T3导通，发射极为低电压，T4饱和导通，驱动继电器J1动作，闭合触点JK1，通过插头CT1的③、②脚接通炉灯电路，灯炉亮。

    (2)炉门关闭状态：闭合的S2，接通R8回路，CPU的⑥脚电压为R7, R8对+5 V电源分压值（约为0. 6 V左右）。CPU据此判断炉门关闭，开始检测“启动”指令。

    (3)炉门关闭状态，按“启动”键，开机检测：CPU执行烹调程序，由37、36脚输出高电压，T3,T5导通，发射极为低电压，T4, T6饱和导通，驱动继电器J1,J2吸合触点，接通炉灯／风扇电机／转盘电机、高压变压器初级绕组220 V供电电路，炉灯亮、风扇和转盘运转、微波系统发射微波。

    (4)显示控制：CPU由19、21～24脚、35脚输出驱动控制信号，通过T7-Tl2分别控制显示屏四位“日”字形（个、十、百、千位）和其他符号的亮灭；由12-18脚输出“日”字形笔画控制信号，经MCT1413P反相放大后，控制显示相应数字和符号。

      (5) CPU工作条件及控制：CPU在⑤脚得到+5 V电源、④脚复位电压≥4. 5 V且滞后+5 V电源几微秒、②脚和③脚时钟振荡为2. 6 V和1. 2 V，且外接晶体JZ频率正常时，CPU启动进入待机状态。通过检测⑥脚电压高／低来判断炉门状态，通过检测26～34脚高／低电压组合确定有无用户指令接收及指令名称。

    三、软件程序设置

    软件主要程序设置见表1所示。

    四、电脑控制板测试方法

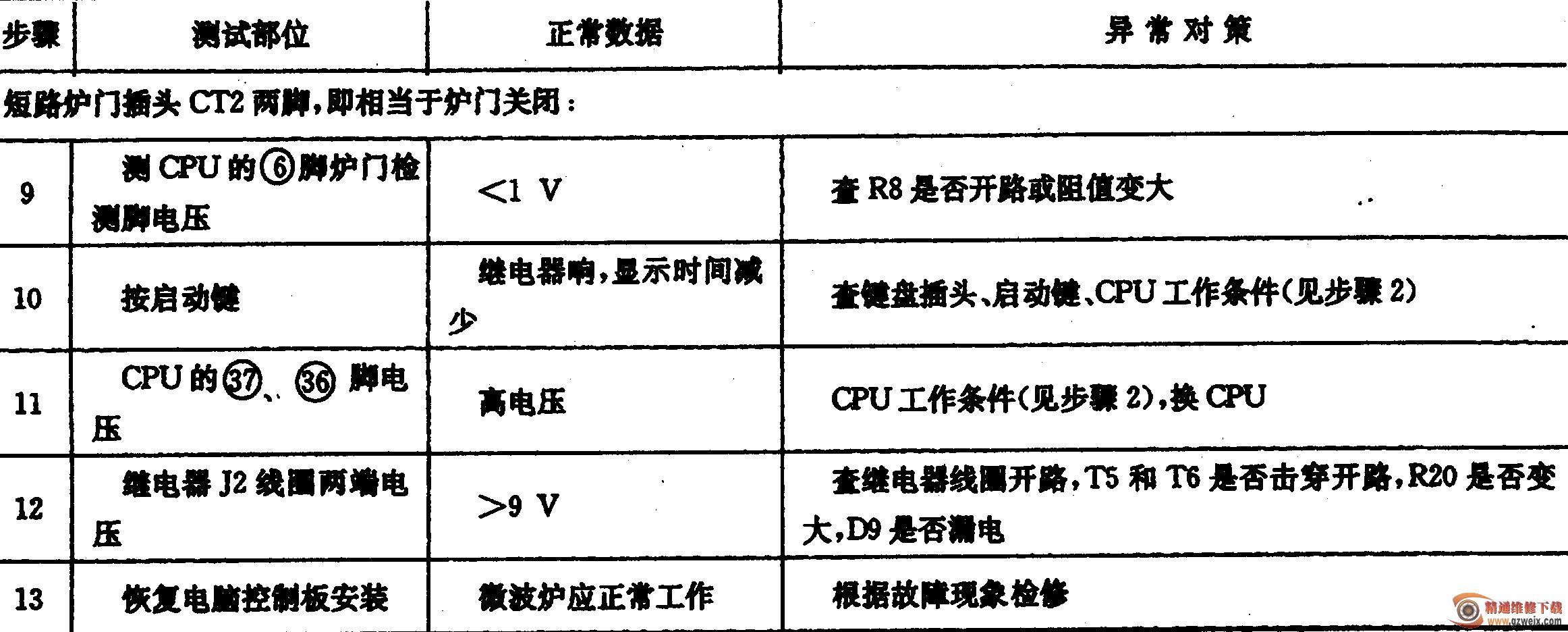

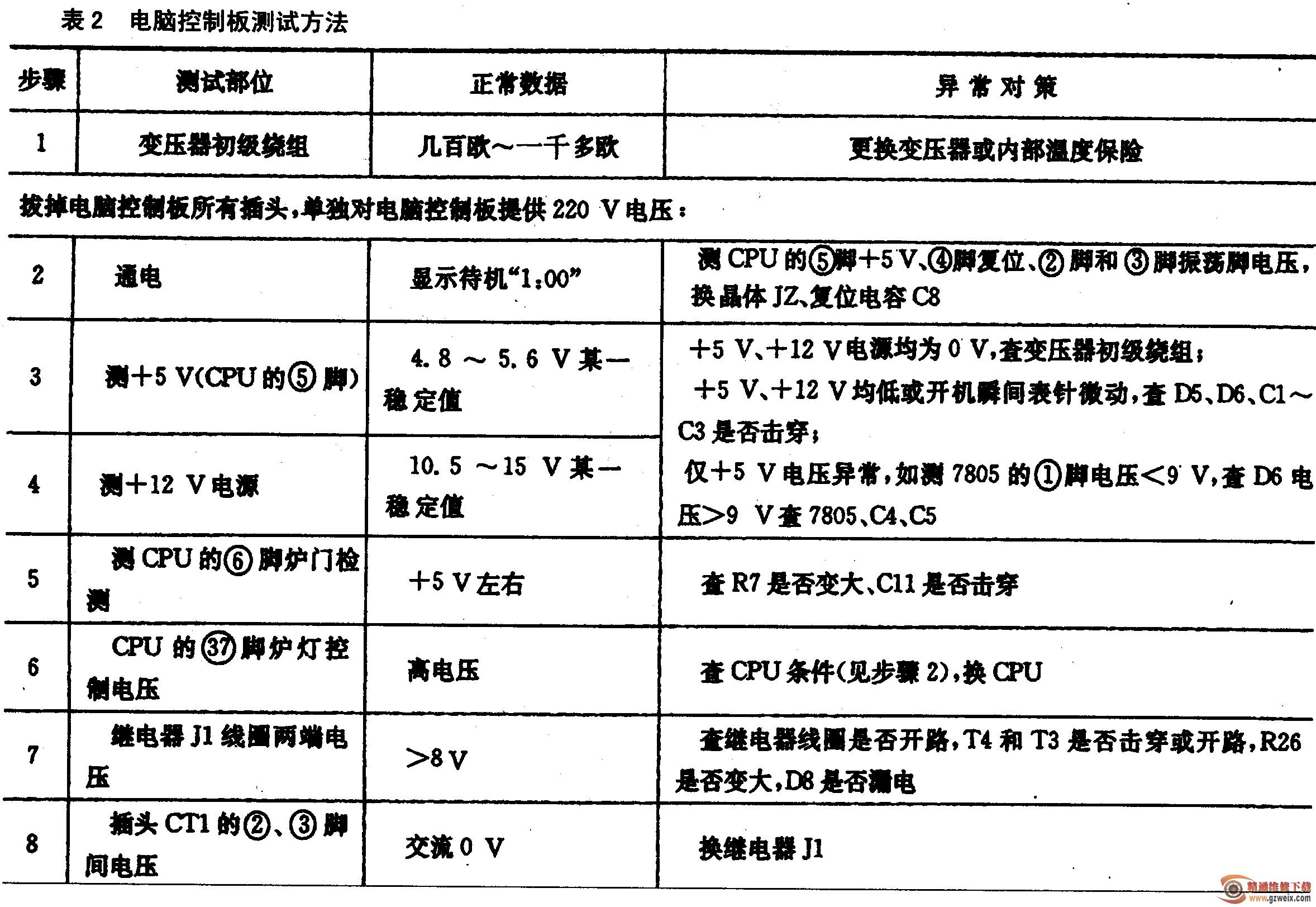

电脑控制板测试方法见表2所示。
