故障症状：该壶进入市电后电源指示灯不亮。壶体盛满水放在壶座上，按压自动、手动开关均不加热，各指示灯不亮。

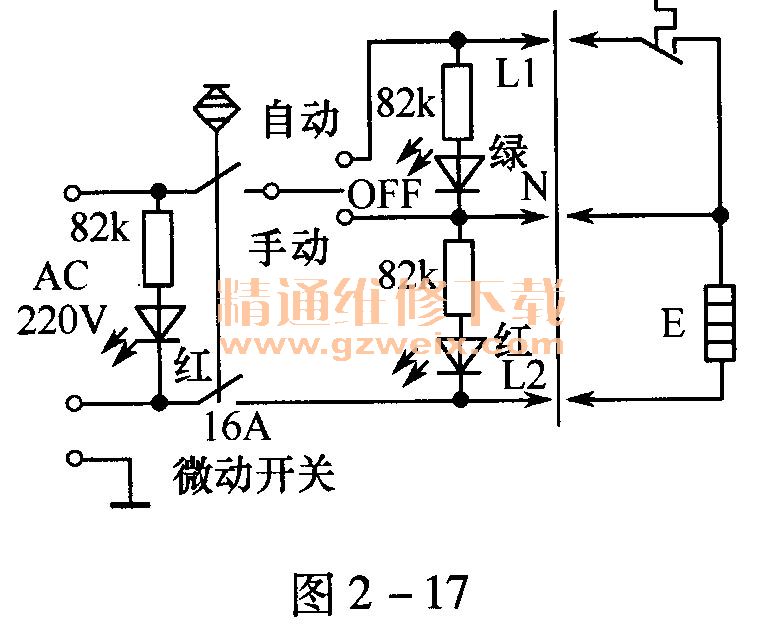

检查与分析：根据现象分析，该故障可能发生在电源供电、连接线路、电热管等相关部位，有关电路如图2-17所示。由原理可知，该电路分成2部分，虚线左边在壶座上，右边在壶体上。壶座上有4个同心圆，其触点和微动开关控制杆就装在同心圆的圆与圆之间。壶体上有与壶座相对应的4个金属圆弧环，当壶体放在壶座上时，其圆弧环刚好套在壶座上的圆与圆之间，不论放任意角度，都能使16A型微动开关接通，电路开始加热。检修时，扳开壶座，直观发现一根电源引入线和保护接地线断开，将断线接好后检查2只微动开关和自动、手动开关，正常，壶体装足够的水后试煮，发现有电源的加热指示，但仍不加热。于是拆开壶体，发现与L2相对应的金属环上的引线已烧脱，将其焊好并检查加热器E没问题，于是装好后加水试煮，工作恢复正常。

检修结果：该机经上述处理后，故障排除。
