格兰仕G8023YSL-V1型电脑控制微波炉是一款采用CPU TMP87PH46N芯片控制整机运行的集微波／光波加热、光波杀菌、功能选择和显示等多功能于一体的机型，其电路主要由炉门开关控制电路和电脑控制电路等组成。

    1．炉门开关控制电路
    整机接线见图1。当炉门打开时，S1,S2断开，S3闭合。由高压变压器T、高压二极管D、高压电容器C、磁控管、高压保险管组成微波加热系统以及由卤灯构成光波加热系统。变压器T次级输出3.4V左右和1800V以上两组交流电压，3.4V交流电压直接加到磁控管FA阴极和灯丝F两端，作为灯丝电压；1800V以上交流电压经高压保险管、高压二极管D负向整流，再由高压电容C滤波升压为3600V以上负直流电压，启动磁控管工作。电脑控制板负责接收用户指令、监测炉门状态，然后根据软件设置程序进行逻辑处理，控制继电器J1,J2,J3的通断，确定微波炉的状态。

    炉灯回路：220VL→保险管FR→炉灯升继电器J1触点K1→温控器S4→220VN。
    转盘电机M1/风扇电机M2回路：220VL→保险管FR→S1→M1 /M2→继电器J1触点 K1→温控器S4→220VN。

    高压变压器供电回路：220VL→保险管FR→S1→高压变压器初级绕组→继电器J2触点K2→继电器J1触点K1→温控器S4→220VN。
    光波回路：220VL→保险管FR→S1→卤灯→继电器J3触点K3→继电器J1触点K1→温控器S4→220VN。

    2．电脑控制电路
    (1)保护电路：炉门打开时，S1断开，切断220V供电回路上的负载，M1,M2停止运转、微波炉禁止加热；S2断开，通知CPU炉门处于打开状态，并停止输出加热控制信号，整机处于停止加热状态；S3起到保护作用，在炉门打开时如果S1能正常断开，则S3不起作用。一旦在炉门打开时S1不能正常断开，则220V交流电通过S3短接，很大的短路电流将保险管FR烧断，切断220V供电回路，起到保护功能。

    (2)炉门打开状态：电脑控制电路如图2所示。S2断开，造成D17,D18对地开路。D17对地开路，使其负极电压升高，经R41送入CPU39脚检测端，通过CPU内部电路，使得⑧、37脚微波控制输出端／光波控制输出端为低电平0V。 Q14,Q13截止无输出，继电器J2,J3失电，触点K2,K3释放断开，从而停止加热；主控输出端36脚为低电平，Q16导通，集电极输出高电平，使得Q12导通，继电器J1得电，触点K1闭合，220V电压通过保险管FR、炉灯→继电器J1触点K1→温控器S4→220VN构成导电回路，炉灯亮。由于D18对地断路，使得Q15发射极对地开路并处于高阻状态截止，切断了Q14, Q13通电回路，进一步起到禁止加热启动的双重功能，强制控制电路停止工作。

    (3)炉门关闭状态：当炉门关闭时，S1,S2闭合，S3断开。S1闭合恢复了220V电压对各负载的供电。S2闭合，D17,D18对地接通，CPU39脚检测端通过D17,R41检测到炉门关闭信号，此时39脚为低电平约1V左右，通过CPU内部电路，使得主控输出端36脚输出高电平，Q16截止，Q12,Q15截止，继电器J1失电，触点K1释放断开，炉灯熄灭。CPU的⑧、37脚无输出，处于待机状态，等待用户选择“功能”指令和“启动”指令。Q13,Q14基极为低电平并截止，继电器J2,J3失电，K2 , K3触点释放，断开微波和光波加热电路，整机不运转，不加热。同时，由于Q15截止，切断了Q13,Q14通电回路，强制Q13,Q14截止。

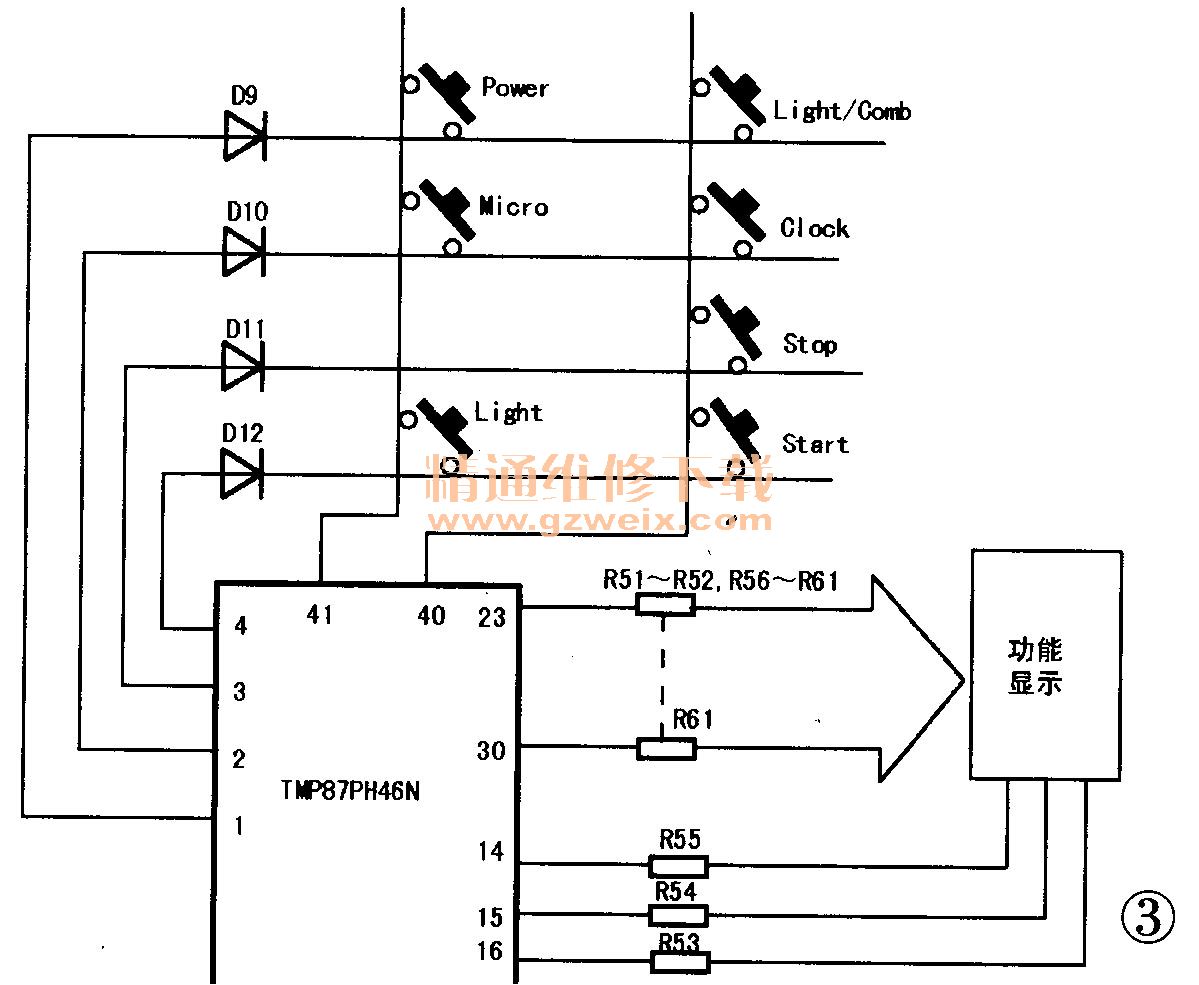

    (4)炉门关闭状态下，用户选择“功能”键，并按“启动”键：在炉门关闭状态下，用户通过“功能”键选择功能指令，如图3所示。CPU的34、35脚接收到用户的“功能，和“时间’，指令后，可将所选功能和时间在CPU中储存，并将功能和时间通过14～16脚、23；30脚输出并在显示屏上显示出来，或者根据内部程序按“重量选择”键自动选择时间参数。按“启动”键， CPU40,41脚指令输入端接收到指令后，通过内部电路使得主控输出端36脚输出低电平，使Q16导通，Q12,Q15导通。Q12导通，使继电器J1得电，触点K1吸合，炉灯亮，转盘电机、风扇电机运转工作。与此同时，微波加热控制输入端⑧脚输出高电平，Q14导通，J2得电，触点K2吸合，接通微波加热系统供电回路，AC220V电压经过高压变压器初级绕组在次级输出交流3.4V和1800V电压。3.4V电压接至磁波管的灯丝和阴极端，1800V电压经由高压二极管、高压电容组成的倍压升压电路升至3600V的高压后，接至磁控管，微波系统启动加热。如果用户选择“微波／光波组合”键，此时，37脚光波加热控制输出端同时输出高电平，Q13导通，J3得电，触点K3吸合，启动光波加热系统。
