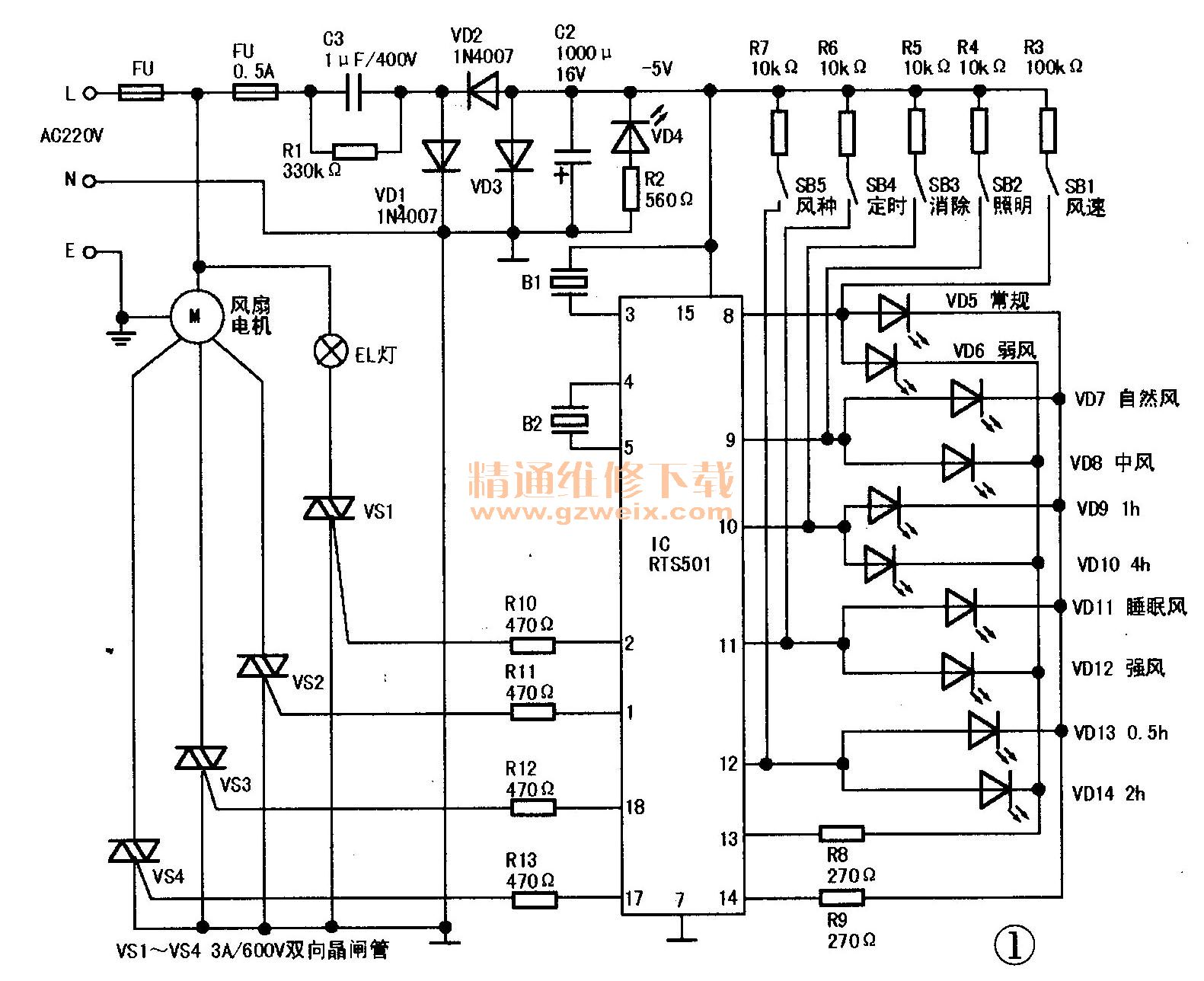

长城FS38-40落地扇为电脑控制式电风扇，其电路如图1所示，微处理器RTS501各引脚功能见表1。

    例1：加电后，电源指示灯不亮；操作面板按钮，所有功能指示灯不亮，电风扇也不工作。
    分析检修：根据故障现象分析，故障原因可能是电源电路有问题。检查电源插座与插头均正常。AC220V市电经电容C1（1VF/400V），电阻R1 （330kΩ）降压，VD2（1 N4007）整流，电容C2（1000μF/16V）滤波，二极管VD3稳压后产生－5V直流电压，作为微处理器IC（RTS501）的15脚工作电源，并为其他控制电路供电。
    加电后用万用表测量C2两端电压为0V，正常时为5V，判断上述电源电路有故障，经查整流二极管VD2已开路，换新后故障排除。

    例2：时而正常时而异常。
    分析检修：该风扇工作时电源指示灯由亮变暗闪烁，怀疑电源电路接触不良，经查未发现有问题。接通电源，测量5V直流电压不稳定，有时低到3V，检查滤波电容C2良好，怀疑稳压二极管VD3不良，换新后故障排除。

    例3：低速档风扇不能启动，高速档能启动运转，但转速很慢。
    分析检修：电风扇出现该故障的原因可能是：1．市电电压过低；2.风扇电机线圈绕组有短路现象；3．风扇转轴变形、缺油或电机外壳的固定螺钉松脱。
    拆开风扇前网罩，用手拨动扇叶，发现风扇转轴转动不够灵活，怀疑转轴缺油。拆下风扇电机，取出转子，发现其轴表面发黄，润滑油已干涸。先用棉球蘸汽油将转轴擦洗干净，再涂上适量优质黄油，安装复原后试机，工作正常。
    值得一提的是，在安装风扇电机端盖的四颗螺钉时，不要一开始就拧紧，而是先拧到一定程度后，小心调试转轴的活动度。对含油轴承而言，应将转轴前后拉动一下（一般会有1 mm～2mm的移动度），并感觉活动自如顺畅后转动转轴，应无阻滞感，这时才按对角线方式拧紧四颗固定螺钉。

    例4：强风档不工作，其他功能正常。
    分析检修：该机大部分功能正常，说明电源电路正常，微处理器的工作条件已具备，故障部位应出在电风扇高速挡的控制支路及电机高速挡线圈绕组中。检查风扇电机正常，加电后设置在强风挡，测量微处理器17脚输出电压正常，双向晶闸管VS4触发极也有相应的控制信号，试用导线短接VS4的T1极和T2极，风扇电机转动，这说明双向晶闸管VS4损坏，换新后试机，故障排除。

    例5：风速切换功能失常，风扇不能启动。
    分析检修：检查风速按钮接触良好，风速控制支路的连接线路也无虚焊松脱现象，当检查到限流电阻R3（100kΩ）时，发现已开路，换新后试机，故障排除。

    例6:按动“风种”功能键不起作用，偶尔能正常一次，其他功能正常。
    分析检修：根据故障现象分析，原因可能是相关电路接触不良，检查“风种”微动按钮无问题，最后发现R7（10kΩ）一端引脚虚焊，将其补焊后试机，故障排除。

    例7：风扇工作时，“清除”键不起作用，风扇不能停机。
    分析检修：引起清除功能不起作用的原因有：1．限流电阻R5（10kΩ）损坏或引脚虚焊；2.“清除”微动按钮不良；3．该控制支路出现故障；4．清除功能的控制电路有问题。
    检修时本着先易后难的原则，查看电路无虚焊松脱现象，测量后发现“清除”微动开关不通，导致控制失效，更换微动开关后，故障排除。

    例8：蜂鸣器无声，其他功能正常。
    分析检修：该风扇加电后，每按动一次功能键，蜂鸣器会发出“哗”的鸣叫声。该风扇的蜂鸣器外接电路很简单，由微处理器③脚直接驱动。检查蜂鸣器引脚焊接良好，加电按动某功能键，测量IC的③脚输出电压正常，但蜂鸣器不响，怀疑蜂鸣器损坏，换新后试机，故障排除。

    例9：风扇照明灯不亮，其他功能正常。
    分析检修：照明灯不亮的原因有：1．限流电阻R4（10kΩ）损坏；2．照明微动开关不良；3．照明功能的控制电路有故障；4．双向晶闸管VS1不良；5．灯泡损坏或其连接线开路。
    逐一检查上述原因，发现双向晶闸管接至照明灯座的连接线脱落，重新焊接好后试机，故障排除。

    例10：加电后电源指示灯亮，但面板功能键操作失灵，不能进入设定状态，电风扇不能正常工作。
    分析检修：电源指示灯亮，说明电源电路工作基本正常。先检查面板功能键未发现问题，线路连接也无异常，怀疑控制电路有故障。经检查晶振B2的一只引脚虚焊，补焊后故障排除。
